Вентиляторы радиальные дымоудаления ВРД 80-70

  • Низкого давления
  • Одностороннего всасывания
  • Корпус спирально-поворотный
  • Назад загнутые лопатки
  • Количество лопаток - 12 шт.
  • Направление вращения - правое и левое
  • Конструктивное исполнение - 1 (колесо на валу двигателя)
  • Предел огнестойкости 2 ч. при 600°С
  • Сертификат соответствия С-RU.ПБ01.В.01229
86 77

Назначение

Вентиляторы устанавливаются в специальных вытяжных вентиляционных системах для удаления возникающих при пожаре газов и одновременного отвода тепла за пределы помещения, могут перемещать газовоздушные смеси с температурой до 600°С в течение 120 минут.

Перемещаемая дымовоздушная смесь не должна содержать взрывчатых веществ, волокнистых и липких материалов, токопроводящей пыли, агрессивных газов и паров в концентрациях, разрушающих металлы и изоляцию.

Условия эксплуатации

Вентиляторы должны устанавливаться вне обслуживаемого помещения и за пределом зоны постоянного пребывания людей.

Вентиляторы эксплуатируются в климатических условиях — У, УХЛ и Т. Категории размещения 2, 3, 4 по ГОСТ 15150-90. При температуре окружающей среды от - 40 ºС до + 40 ºС (при тропическом исполнение до + 45 ºС).

Маркировка

Пример:

Вентилятор ВРД 80-70 10-15/1000 600º Л0

  • Обозначение: вентилятор радиальный дымоудаления 80-70
  • номер - 10
  • установочная мощность Ny=15 кВт и частота вращения двигателя n=1000
  • температура перемещаемых газов - 600º
  • положение корпуса - Л0

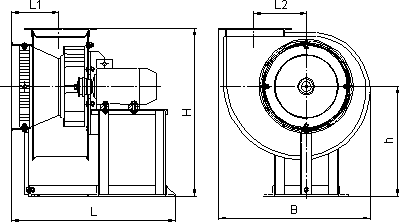

Габаритные и присоединительные размеры

Габаритные и присоединительные размеры

Фланец входного патрубка

Выходной фланец вентиляторов

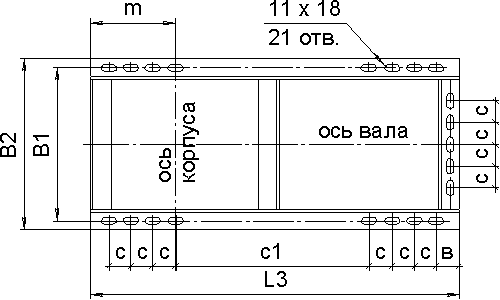

Расположение отверстий крепления

вентиляторов 2,5 .. 8

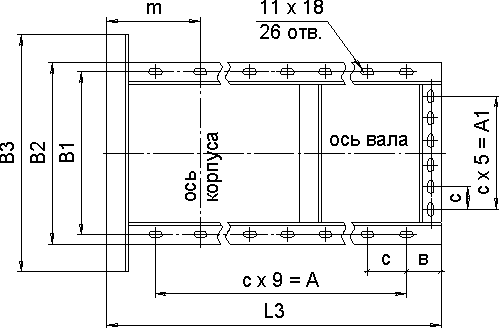

Расположение отверстий крепления

вентиляторов 10 .. 12,5

Размеры, мм

Н

D

L

L1

L2

B

K

К1

h

d

n отв

2,5

570

260

530

208

162

480

175

205

273

7 x 12

8

3,15

635

325

622

203

213

610

224

254

361

7 x 12

10

4

810

410

650

231

258

710

280

310

464

7 x 12

12

5

960

510

840

266

326

910

350

380

506

7 x 12

16

6,3

1180

640

910

311

409

1138

441

471

665

9 x 16

20

8

1460

820

1100

381

520

1430

562

592

905

9 x 16

16

10

1790

1020

1515

471

648

1791

700

750

1105

11 x 18

20

12,5

2200

1270

1675

558

814

2232

875

930

1355

11 x 18

24

Установочные размеры

Размеры, мм

A

A1

B1

B2

B3

L3

в

с

с1

m

2,5

-

-

243

271

-

460

24

35

202

97

3,15

-

-

302

330

-

532

20

35

282

120

4

-

-

338

366

-

570

24

40

282

149

5

-

-

390

426

-

760

24

50

412

186

6,3

-

-

460

506

-

820

35

50

450

233

8

-

-

608

668

908

1005

30

65

555

380

10

1170

650

840

886

1120

1395

42

140

-

453

12,5

1350

750

1000

1058

1276

1618

105

150

-

557
