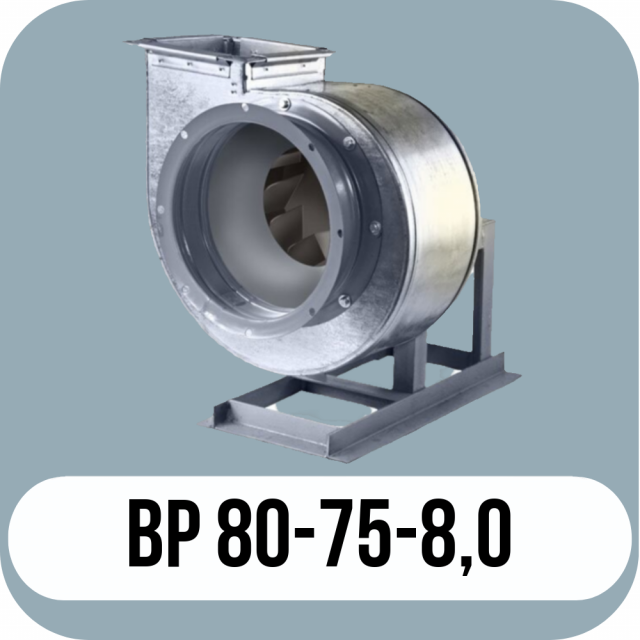

Радиальный вентилятор ВР 80-75 №8,0, исполнение 1
Стоимость
110.500,00₽
наличие товара:
есть в продаже
- Низкого давления
- Одностороннего всасывания
- Корпус спиральный поворотный
- Лопатки рабочего колеса-загнутые назад
- Направление вращения – правое и левое
- Производительность от 8100 м³/ч до 32400 м³/ч.
- Температура работы до +80°С.
Исполнение 1
Технические характеристики Радиальные вентиляторы ВР 80-75 №8,0 Исполнение 1
| Электродвигатель | Параметры в рабочей зоне | Виброизоляторы | ||||||
|---|---|---|---|---|---|---|---|---|
| Относительный диаметр колеса | Частота вращения, об/мин | Установленная мощность, кВт | Тип электродвигателя | Производительность, 1000 х м3/ч | Полное давление, Па | Масса*, кг | Марка | Количество в комплекте |
| 0,9 | 960 | 4 | 112MB6 | 8,1-19,0 | 700-275 | 249 | до-42 | 5 |
| 1450 | 11 | 132M4 | 12,3-28,3 | 1600-640 | 291 | |||
| 0,95 | 960 | 5,5 | 132S6 | 11,6-19,0 | 840-435 | 283 | ||
| 1450 | 15 | 160S4 | 17,5-30 | 1915-964 | 344 | |||
| 1 | 725 | 2,2 | 112MA8 | 8,2-15,3 | 520-380 | 254 | ||
| 960 | 5,5 | 132S6 | 11,1-21,6 | 990-640 | 284 | |||
| 1450 | 18,5 | 160M4 | 17,1-32,4 | 2150-1400 | 354 | |||
| 1,05 | 725 | 3 | 112MB8 | 8,8-18,1 | 650-445 | 259 | ||
| 960 | 7,5 | 132M6 | 11,6-24,5 | 1180-540 | 295 | |||
| 1,1 | 725 | 4 | 132S8 | 8,9-18,2 | 780-360 | 288 | ||
| 960 | 7,5 | 132M6 | 11,8-17,8 | 1350-1100 | 297 | |||
*При изменении типа двигателя масса может меняться
Аэродинамические характеристики радиального вентилятора ВР 80-75 №8,0 Исполнение 1
Габаритные и присоединительные размеры радиального вентилятора ВР 80-75 №8,0 Исполнение 1
Для улучшения качества выпускаемой продукции конструкторский отдел оставляет за собой право вносить изменения размеров и комплектации без уведомления
Габаритные и присоединительные размеры радиального вентилятора ВР 80-75 №8,0 Исполнение 1, зависящие от положения корпуса
Для улучшения качества выпускаемой продукции конструкторский отдел оставляет за собой право вносить изменения размеров и комплектации без уведомления
Акустические характеристики радиального вентилятора ВР 80-75 №8,0 Исполнение 1
| Значение Lpi в октавных полосах f, Гц | |||||||||
|---|---|---|---|---|---|---|---|---|---|
| Частота вращения, об/мин | 63 | 125 | 250 | 500 | 1000 | 2000 | 4000 | 8000 | Lpa, дБА |
| 1000 | 89 | 91 | 99 | 92 | 90 | 88 | 80 | 71 | 96 |
Акустические характеристики измерены со стороны нагнетания при номинальном режиме работы вентилятора. На стороне всасывания уровни звуковой мощности на 3 дБ ниже уровня, приведенных в таблице.
На границах рабочего участка аэродинамические уровни звуковой мощности на 3 дБ выше уровня звуковой мощности, соответствующего номинальному режиму работы вентилятора.
Типоразмеры
Типоразмер
№8,0
Варианты исполнения
Исполнение
Исполнение 1
