Клапан А9-30 для ВАК
|
Клапан А9-30
|
По всей России и странам СНГ
Организуем доставку продукции по всей России, включая Казахстан и другие страны СНГ. Работаем с проверенными перевозчиками: «Деловые Линии», СДЭК, ТК «ПЭК», «Байкал-Сервис» и другими. Поставка осуществляется при наличии товара на складе и подтверждении оплаты.
Назначение
Самооткрывающиеся клапаны предназначены для предотвращения утечек теплого воздуха из помещения и попадания холодного воздуха и атмосферных осадков в производственные помещения при неработающем вентиляторе. Они могут применяться как сетью воздуховодов, так и без нее (см. Рекомендации по применению, установке и эксплуатации крышных вентиляторов" серия А3-780).
Самооткрывающийся клапан представляет собой цилиндрическую обечайку, в которой эксцентрично установлена створка, свободно поворачивающаяся в конических опорах и уравновешенная противовесом. Створка клапана открывается потоком воздуха и закрывается под воздействием собственного веса при неработающем вентиляторе. Клапан должен крепиться к всасывающему патрубку вентилятора до установки вентилятора на стакан.
Габаритные и присоединительные размеры клапана серии А9-30
|
Обозначение |
№ вентилятора |
D |
D1 |
D2 |
Н |
a x b |
n. отв |
Масса, кг |
|
|
3,15 |
315 |
345 |
365 |
200 |
7 x 12 |
8 |
7,8 |
|
АЗЕ 034.000 |
4 |
400 |
430 |
450 |
260 |
7 x 12 |
10 |
9,0 |
|
-01 |
5 |
500 |
530 |
550 |
280 |
7 x 12 |
10 |
11,5 |
|
-02 |
6.3 |
630 |
660 |
680 |
300 |
9 x 16 |
12 |
18,0 |
|
|
7,1 |
710 |
740 |
760 |
340 |
9 x 16 |
12 |
24,2 |
|
-03 |
8 |
800 |
830 |
850 |
400 |
9 x 16 |
12 |
27,5 |
|
|
9 |
900 |
940 |
964 |
420 |
9 x 16 |
16 |
31,4 |
|
|
10 |
1000 |
1040 |
1064 |
460 |
9 x 16 |
16 |
35,3 |
|
|
11,2 |
1120 |
1155 |
1190 |
480 |
11 x 18 |
18 |
39,2 |
|
-04 |
12,5 |
1250 |
1295 |
1320 |
500 |
11 x 18 |
18 |
43,1 |

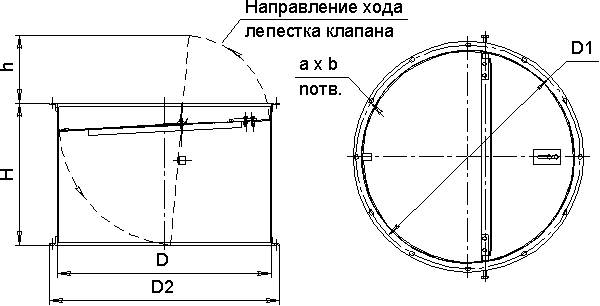

Габаритные и присоединительные размеры клапана А9-30 для ВКОП
|
Обозначение |
№ вентилятора |
D |
D1 |
D2 |
Н |
h |
a x b |
n. отв |
Масса, кг |
|
АЗЕ 044.000 |
3,15 |
315 |
345 |
365 |
200 |
115 |
7 x 12 |
8 |
7,8 |
|
-01 |
4 |
400 |
430 |
450 |
260 |
145 |
7 x 12 |
10 |
9,0 |
|
-02 |
5 |
500 |
530 |
550 |
320 |
180 |
7 x 12 |
10 |
14,6 |
|
-03 |
6.3 |
630 |
660 |
680 |
420 |
225 |
9 x 16 |
12 |
20,2 |
|
-04 |
7,1 |
710 |
740 |
760 |
450 |
252 |
9 x 16 |
12 |
24,9 |
|
-05 |
8 |
800 |
830 |
860 |
520 |
290 |
9 x 16 |
12 |
29,5 |
|
-06 |
9 |
900 |
940 |
964 |
580 |
335 |
9 x 16 |
16 |
38,7 |
|
-07 |
10 |
1000 |
1040 |
1064 |
650 |
350 |
9 x 16 |
16 |
49,2 |
|
-08 |
11,2 |
1120 |
1155 |
1190 |
730 |
403 |
11 x 18 |
18 |
59,7 |
|
-09 |
12,5 |
1250 |
1295 |
1320 |
810 |
450 |
11 x 18 |
18 |
70,2 |
