Клапаны двойного действия предназначены для предотвращения распространения огня и продуктов горения через воздуховоды в системах вентиляции и кондиционирования помещений, оснащенных установками автоматического пожаротушения. Эти системы также могут использоваться для удаления продуктов горения после пожара.
- Ограничения установки: Клапаны не устанавливаются в помещениях категорий А и Б по взрывопожароопасности.
- Климатическое исполнение: УХЛ-3.
- Пределы огнестойкости: 15 минут (EI15).
Типы приводов для управления клапанами:
- Электромеханический привод с возвратной пружиной.
- Электромеханический реверсивный привод

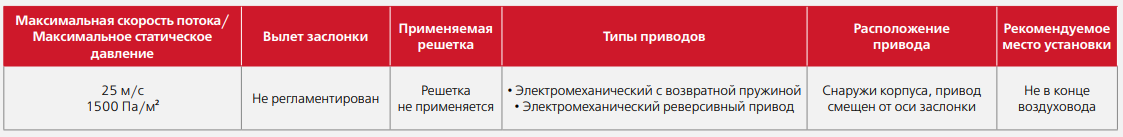

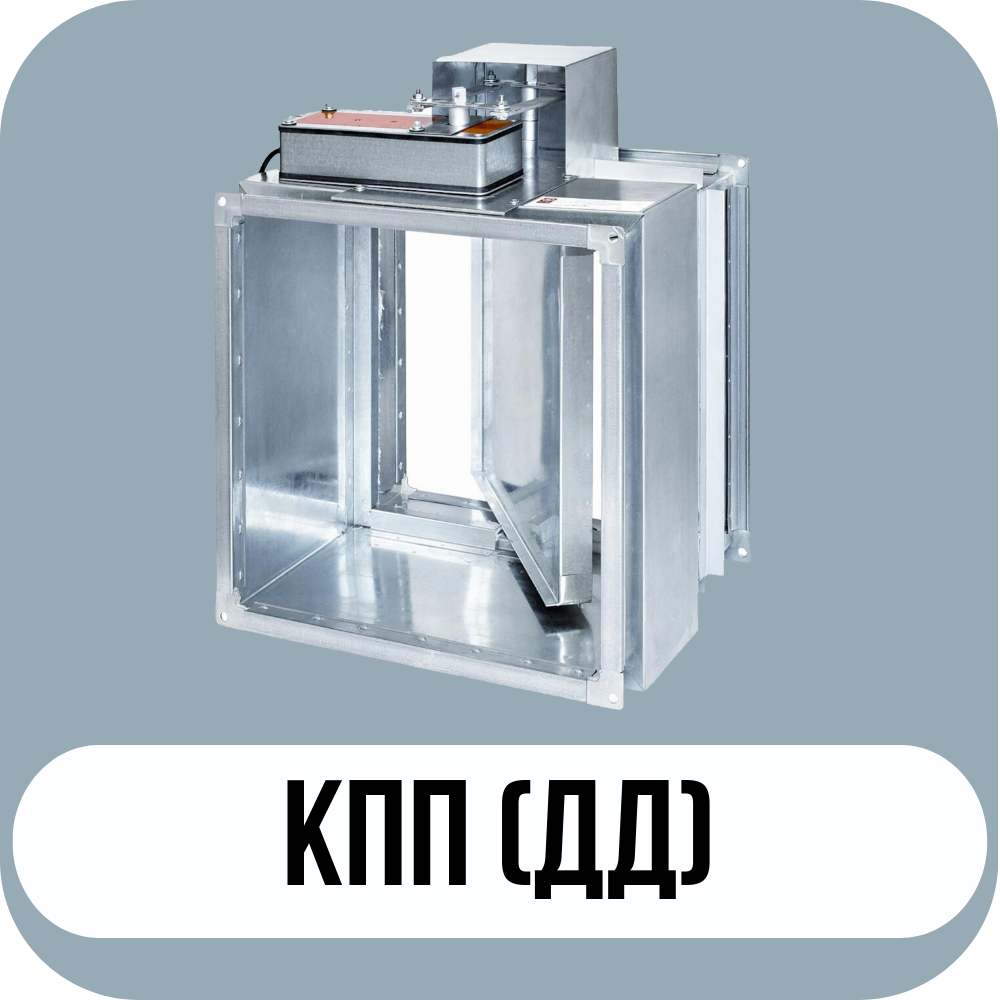

Клапан КПП-15-ДД-АХВ-…

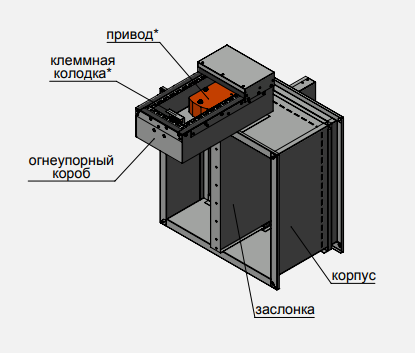

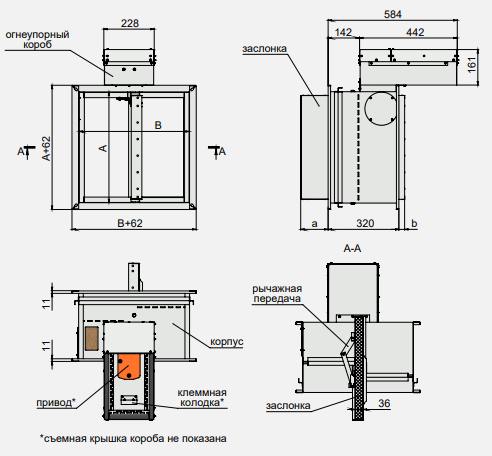

Клапан изготавливается в стандартном канальном исполнении с прямоугольным корпусом и наружным расположением привода.
-
Корпус: Выполнен из оцинкованной стали, конструктивно аналогичен участку воздуховода длиной 320 мм, оснащен фланцами, которые интегрированы в конструкцию корпуса.
-
Заслонка: Коробчатого типа, изготовлена из оцинкованной стали, заполнена огнестойким теплоизоляционным материалом для повышения огнестойкости.
-
Особенность: Привод клапана расположен в огнеупорном коробе, что защищает его от воздействия открытого огня и сохраняет работоспособность в экстремальных условиях.
-
Работоспособность: Клапан может функционировать в любой пространственной ориентации, что делает его универсальным для различных монтажных условий
Вылет заслонки за пределы корпуса клапана КПП-15-ДД-АХВ-…

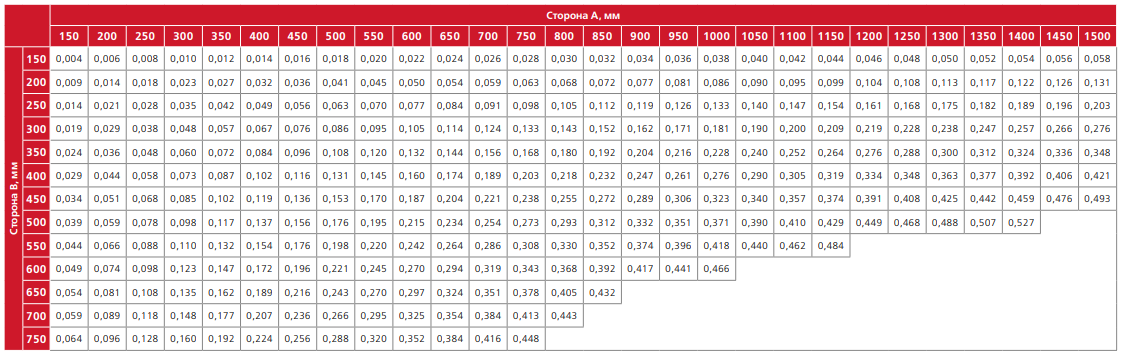

Площадь проходного сечения клапана КПП-15-ДД-АХВ-…

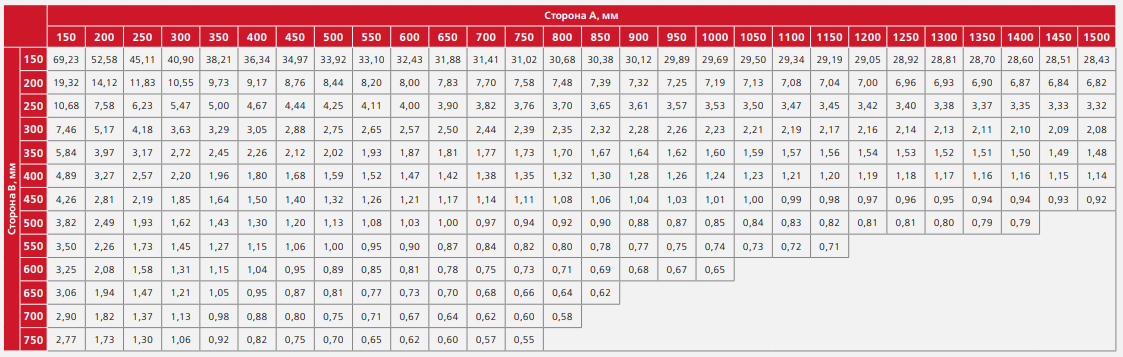

Коэффициент местного сопротивления клапана КПП-15-ДД-АХВ-…

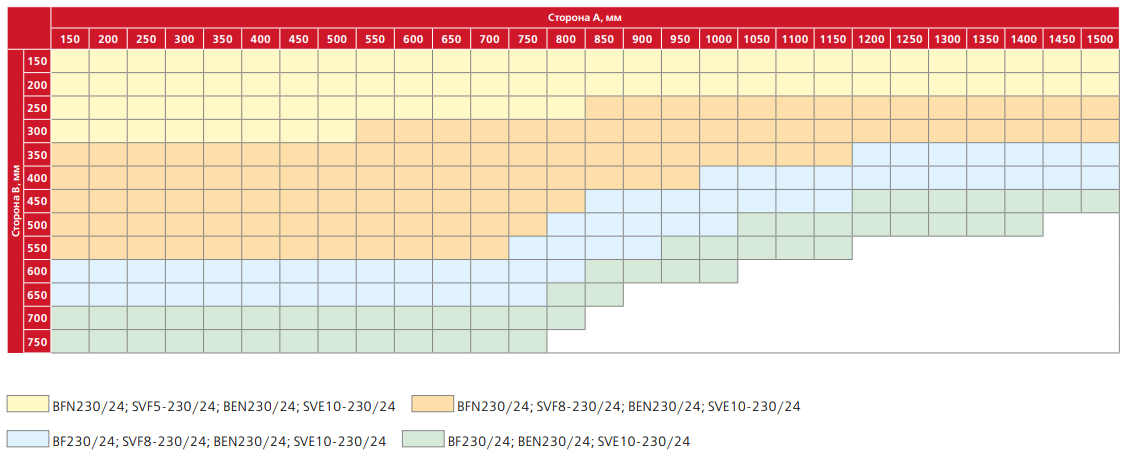

Применение электромеханических приводов на клапанах КПП-15-ДД-АХВ-…

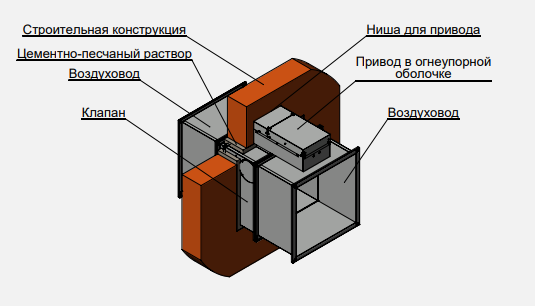

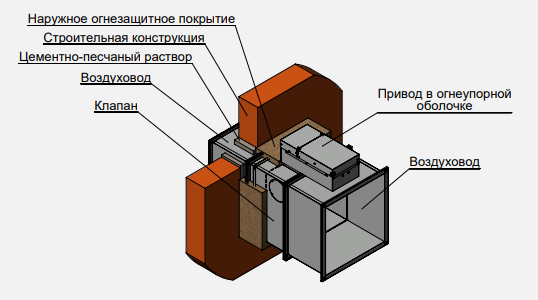

Установка клапанов КПП-15-ДД-АХВ-… в перегородках и перекрытиях
-
Учет вылета заслонки: При монтаже важно учитывать, что заслонка может выходить за пределы корпуса клапана в открытом положении.
-
Монтаж: Клапан устанавливается в проеме строительной конструкции или рядом с ней.
-
Пространственная ориентация: Ориентация установки клапана может быть произвольной, но необходимо обеспечить свободный доступ к приводу для его обслуживания.
-
Огнестойкость: Клапан двойного действия должен устанавливаться в проемах конструкций с нормируемым пределом огнестойкости. В закрытом положении заслонка должна находиться внутри толщи преграды. Зазоры между клапаном и конструкцией должны быть заделаны цементно-песчаным раствором.
-
Допустимая установка: Клапан двойного действия может быть установлен с любой стороны конструкции, при этом важно обеспечить, чтобы огнестойкость воздуховода на участке от поверхности конструкции до заслонки соответствовала нормируемому пределу огнестойкости.

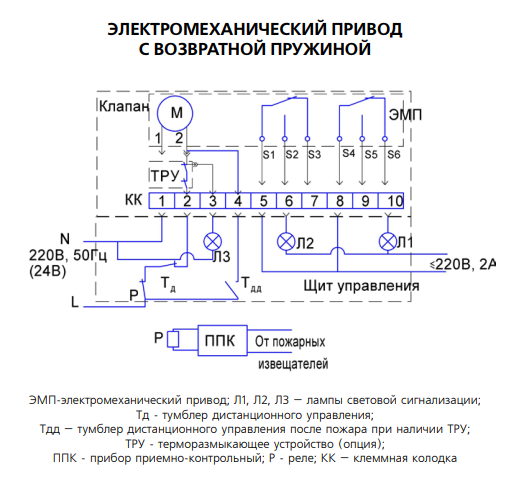

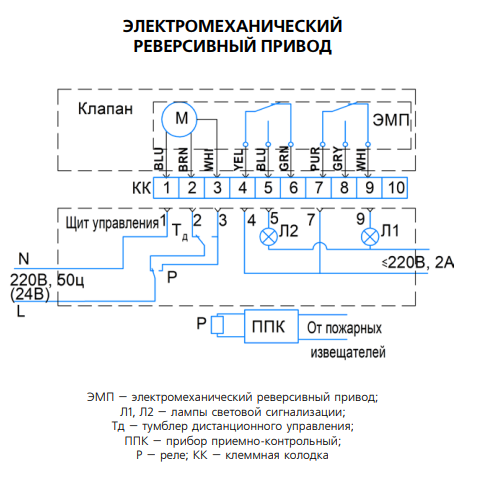

ПРИМЕРЫ СХЕМ ПОДКЛЮЧЕНИЯ ЭЛЕКТРОПРИВОДОВ КЛАПАНОВ
ДВОЙНОГО ДЕЙСТВИЯ (ДД)

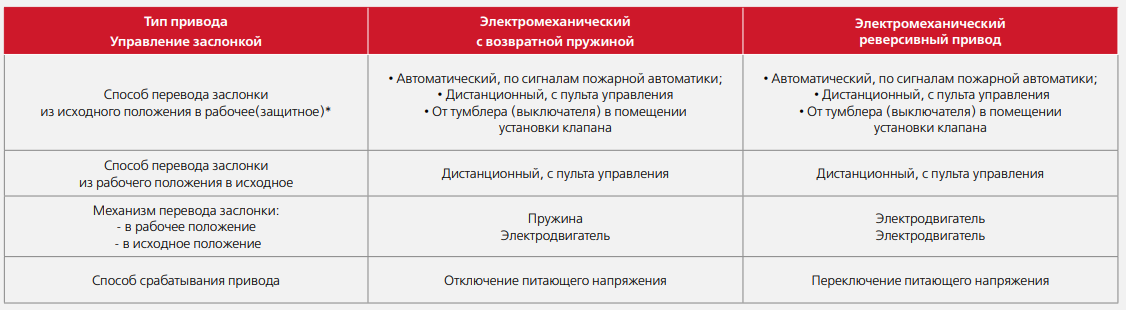

Способы управления заслонкой клапана двойного действия (ДД)
Структура обозначения клапанов
AxBхL - типоразмер клапана с прямоугольным корпусом
| А, мм | размер параллельный оси вращения заслонки |
| В, мм | размер перпендикулярный оси вращения заслонки |
| L | длина корпуса, отличающаяся от базовой модификации исполнения |
По всей России и странам СНГ
Организуем доставку продукции по всей России, включая Казахстан и другие страны СНГ. Работаем с проверенными перевозчиками: «Деловые Линии», СДЭК, ТК «ПЭК», «Байкал-Сервис» и другими. Поставка осуществляется при наличии товара на складе и подтверждении оплаты.
Базовая модель - (прямоугольный, одностворчатый, возможно подсоединение к воздуховоду, глубина корпуса 320мм, со смотровым люком, привод снаружи на оси заслонки, вылет заслонки не регламентируется).
Расположение привода
| А) |
Для подсоединяемых со смотровым люком- снаружи |
| Б) |
Для устанавливаемых в проем – внутри |
| СН |
привод снаружи |
| ВН |
привод внутри |
Применяемый привод
| BM |
электромеханический привод с возвратной пружиной Belimo |
| ВЕ |
электромеханический реверсивный привод Belimo |
| SVF |
электромеханический привод с возвратной пружиной Sigmavent |
| SVE |
электромеханический реверсивный привод Sigmavent |
Напряжение питания привода
| (220) |
220В, 50 Гц. |
| (24) |
24В постоянного или переменного (50Гц) тока. Род тока указывается для электромагнитов |
| (12) |
12В постоянного тока |
Дополнительный функционал клапана
| Мс |
морозостойкое исполнение, с одинаковым температурным режимом без образования конденсата с обеих сторон заслонки |
