Общие положения
Алюминиевые воздушные клапаны прямоугольного сечения предназначены для регулирования расхода воздуха и перекрывания воздуховодов. Клапан состоит из прямоугольного корпуса и установленных в него жалюзи, которые через систему зубчатых колес поворачиваются на требуемый угол. Крепление ручного или электрического привода к корпусу клапана осуществляется с помощью специальной площадки, поставляемой вместе с приводом. Жалюзи и корпус снабжены резиновыми уплотнителями. Монтаж клапана в воздуховоде производится с помощью болтовых соединений. Клапаны сохраняют работоспособность и могут эксплуатироваться вне зависимости от пространственного положения их установки.

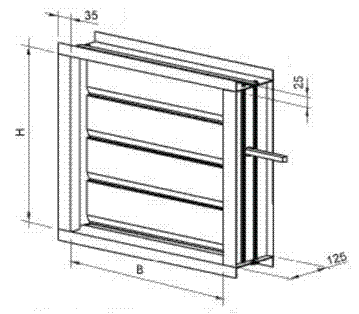

Геометрические размеры
|
Обозначение клапана |
Геометрические размеры, мм |
Вес клапана без привода, кг |
Момент вращения, Нм |
|
|
В |
Н |
|||
|
АВК 400х210 |
400 |
210 |
6 |
2 |
|
АВК 500х310 |
500 |
310 |
8 |
5 |
|
АВК 600х310 |
600 |
310 |
8 |
5 |
|
АВК 700х410 |
700 |
410 |
11 |
7 |
|
АВК 800х510 |
800 |
510 |
13 |
7 |
|
АВК 900х510 |
900 |
510 |
14 |
7 |
|
АВК 1000х510 |
1000 |
510 |
15 |
10 |
По всей России и странам СНГ
Организуем доставку продукции по всей России, включая Казахстан и другие страны СНГ. Работаем с проверенными перевозчиками: «Деловые Линии», СДЭК, ТК «ПЭК», «Байкал-Сервис» и другими. Поставка осуществляется при наличии товара на складе и подтверждении оплаты.
Примечание:
По заказу изготавливаются клапана других сечений, высота клапана должна быть кратной 100 мм +10 мм (на уплотнение). Ширина клапана может быть любой.
