Воздушно-тепловые завесы типа ТЗК

Предотвращает холодный воздух Диапазон температур: -40°C до +45°C  Защита от загрязнений  Для промышленных и гражданских объектов



Посмотреть весь ассортимент



Воздушно-тепловая завеса предназначена для промышленного и гражданского строительства и может применяться как для предотвращения проникновения холодного воздуха в помещения, так и для обогрева помещения.

Воздушно-тепловая завеса предназначена для эксплуатации в макроклиматических районах с умеренным (У) и тропическим (Т) климатом 2-й и 3-й категорий размещения по ГОСТ 15150-90. Температура окружающей среды от – 40 °С до + 40 °С (+ 45 °С для тропического исполнения).

В перемещаемом воздухе недопустимы включения, агрессивные к сталям обыкновенного качества, взрывоопасные смеси. Наличие липких, волокнистых и абразивных веществ не допускается.



Общие сведения

• Фактическая производительность по воздуху от 2500 до 22000 м³/час (на каждый стояк) с учетом потерь в силовом блоке и раздаточном коробе.
• Тепловая мощность от 10 до 140 кВт.
• Оснащаются электрическими, водяными или паровыми теплообменниками.
• Варианты расположения: вертикальное (одностороннее, двустороннее), горизонтальное.
• Можно устанавливать в проемах с использованием любых типов ворот – распашных, раздвижных, поднимающихся вверх. Площадь проема – от 4 м² до 36 м².
•  Для осуществления процессов защиты и управления параметрами воздушно-тепловых завес разработаны системы автоматического управления типа СА.
•  Встроенная система шумопоглощения.



Обозначение

• диаметр рабочего колеса, дм
• число полюсов электродвигателя
• теплоноситель: В – вода, Э – электричество, П – пар
• тепловая мощность
• расположение завесы: В – вертикальное, Г – горизонтальное
• длина раздаточного короба, м
• встроенная система шумопоглощения
• специальное исполнение шумоглушение в коробе



Рекомендации по подбору воздушно-тепловых завес

Воздушно-тепловая завеса – это сложная инженерная конструкция, требующая грамотного теплового расчета, при помощи которого осуществляется подбор завесы.

Возможны следующие варианты подбора воздушно-тепловых завес:

а) по производительности, тепловой мощности и скорости истечения, полученным в результате расчета воздушно-тепловых завес по существующим методикам;

б) по параметру К, который характеризует отношение количества движения истекающей из щели струи к количеству движения врывающегося в проем ворот воздуха (на единицу длины завесы).

Во втором случае подбирается соответствующая производительность вентилятора и скорость истечения, при которой величина параметра К должна быть не менее 0,50-0,60



при односторонней боковой подаче	К=Vщ2δ / Vо2В
при двухсторонней подаче	К=2Vщ2δ / Vо2В
при вертикальной подаче (горизонтальное расположение короба)	К=Vщ2δ / Vо2Н



где: δ – ширина щели (м); Vo – скорость врывающегося воздуха (м/с), B – ширина ворот (м); H – высота ворот (м); Vщ – скорость истекающей из щели струи (м/с)

Скорость Vo можно принять равной 3 м/с при отсутствии тамбура и 1,25 … 1,5 м/с, если имеется тамбур.

При подборе любой завесы, рекомендуется предварительно производить оценочный расчет шиберующих свойств завесы, т. е. параметра К. Для этого поставщик тепловой завесы должен предоставить необходимые данные по скорости потока, истекающего из щели, и ширину щели.



Комплектация



Поставка ТЗК

осуществляется в разобранном виде:

• силовой блок
• раздаточный короб
• дополнительные элементы и аксессуары.



Основные технические характеристики

Обозначение	Максимальная производительность по воздуху, м³/час	Тепловая мощность, кВт	Теплоноситель	Максимальная скорость струи, м/с
ТЗК - 1,6	450	2 … 4	Эл/вода	8...4
ТЗК - 2	1400	12 … 16	Эл/вода	9...5
ТЗК - 2,5	2500	10 … 15	Эл/вода	11,5...9
ТЗК - 3,15	4400	15 … 25	Эл/вода	12...10
ТЗК - 4	6700	25 … 50	Эл/вода/пар	15...10
ТЗК - 5	9500	46 … 60	Эл/вода/пар	15...10,5
ТЗК - 6,3	22000	60 … 140	Эл/вода/пар	16...12,5



В таблице указана фактическая производительность по воздуху силового блока с учетом потерь в силовом блоке и раздаточном коробе.

При компоновке одного силового блока одновременно с несколькими раздаточными коробами подача воздуха может осуществляться:

• одновременно в несколько коробов, при этом производительность силового блока, указанная в таблице, уменьшается в два раза;
• последовательно в каждый из коробов, при этом производительность силового блока соответствует указанной в таблице

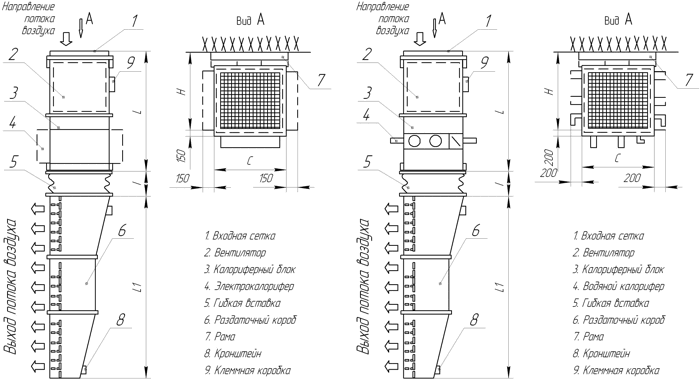

Обозначение	Размеры, мм
	Н	С	Lmax		L1	I
			Электро	Вода/пар
ТЗК - 1,6	440	334	880	930	500...1000	121...156
ТЗК 2 - 2	490	390	890	860	1000...2000	121...156
ТЗК 2,5 - 4	530	470	990	1000	1000...1500	121...156
ТЗК 3,15 - 4	720	560	1080	1120	1500...2500	121...156
ТЗК - 4 - 4	800	668	1100	1080	2000...3000	121...156
ТЗК - 5 - 4	1050	820	1330	1730	2500...4200	121...156
ТЗК - 6,3 - 4	1250	1012	1530	1930	3600...4500	121...156
ТЗК - 6,3 - 6	1250	1012	1530	1930	4500...6000	121...156





Компоновочные варианты воздушно-тепловых завес ТЗК

Воздушно-тепловые завесы ТЗК выпускаются с различными вариантами компоновки силового блока и раздаточного короба.

• Рекомендуемая установка — вертикальное расположение раздаточного короба сбоку от ворот. Завесы с горизонтальной подачей воздуха над воротами устанавливаются лишь в исключительных случаях, так как подача воздуха сверху увеличивает вероятность потерь тепла.
• Конструкция раздаточного короба — стандартный короб ТЗК направляет воздушный поток параллельно плоскости ворот, что позволяет вернуть большую часть подогретого воздуха внутрь помещения в случае прорыва холодного воздуха.
• Выбор компоновки — определяется свободным местом в зоне ворот и типом ворот. Вентиляторно-тепловой блок может быть установлен в любом положении, подключаясь к раздаточному коробу через подходящий переходник.
• Особо компактные решения — при отсутствии места над воротами используются угловые завесы или завесы с одним силовым блоком, который может работать на два раздаточных короба. При необходимости устанавливаются воздушные клапаны с электроприводом для регулирования потока.



Крепление воздушно-тепловых завес ТЗК

• Независимое крепление — силовой блок и раздаточный короб крепятся отдельно. Раздаточный короб не требует фундамента, крепление осуществляется к несущим конструкциям.
• Дополнительные варианты — при необходимости силовой блок может быть установлен отдельно и соединен с коробом воздуховодом. Для минимизации вибрации рекомендуется использование прокладок толщиной 10-20 мм при креплении к несущим конструкциям.



Автоматическое управление завесами

• Система управления — завесы с электрическим и водяным (паровым) обогревом оснащаются автоматикой для включения и отключения при открывании/закрывании ворот. Завесы комплектуются термостатом для автоматического отключения после достижения заданной температуры в зоне ворот.
• Дополнительные функции для паровых завес — завесы с паровым обогревом оснащаются электромагнитным клапаном для перекрытия подачи пара при неработающей завесе. Также может устанавливаться воздушный перепускной клапан с электроприводом для дополнительного контроля потока воздуха.
