Вентиляторы осевые ВО 06-300

Низкого давления Одностороннего всасывания Для типоразмеров 3,15; 4; 5; 6,3; 8-три лопатки на колесе. Для типоразмеров 10; 12,5-пять лопаток на колесе. Предназначены для применения в системах приточно-вытяжной вентиляции с сопротивлением сети не более 350 Па и для комплектации отопительно-вентиляционных агрегатов Максимальная запыленность рабочей среды для вентилятора 100 мг/мᵌ. Применяются в стационарных системах зданий и сооружений гражданского назначения, а также гаражей, подвалов, туннелей, станций технического обслуживания и так далее.



Посмотреть весь ассортимент осевых вентиляторов



Основные выпускаемые типоразмеры

3,15 4,0 5,0 6,3 8,0 10 12,5



Вентиляторы осевые низкого давления ВО 06-300

Вентиляторы осевые ВО 06-300 низкого давлениямогут работать в составе систем приточно-вытяжной канальной и бесканальной вентиляции (с сопротивлением не выше 350 Па), воздушного отопления и кондиционирования. Допускается эксплуатация вентиляторов ВО 06-300 в составе технологического оборудования, если условия эксплуатации не нарушают требования, установленные производителем, - сварочные и покрасочные участки, сушильные камеры, градирни, проветривание подвалов, тоннелей, гаражей, подземных парковок и др. Также применяются в составе отопительных агрегатов серии АО-2.

Рабочая среда – воздух, не содержащий взрыво- или пожароопасных компонентов, температурой от -40°С до +40°С.

Осевые вентиляторы ВО 06-300отличаются простой и надежной конструкцией, высоким КПД при одновременно низком потреблении электроэнергии.

Конструктивные особенности вентилятора ВО 06-300

Вентиляторы осевые ВО 06-300поставляются заказчику в полностью собранном виде в заводской упаковке. В конструкцию агрегата входят цилиндрический корпус, внутри которого размещено лопастное колесо и двигатель.

Корпус вентилятора ВО 06-300 выполнен в виде свальцованной цилиндрической обечайки, на торцах которой предусмотрены монтажные фланцы для подсоединения оборудования к воздуховодам вентиляционной магистрали.

Рабочее колесо клепаной конструкции в зависимости от типоразмера может насчитывать 3 или 5 лопастей (обычно правого направления).

Электрический двигатель асинхронного типа размещен соосно рабочему колесу, ступица которого напрессована на ротор привода.

В целях защиты от попадания посторонних предметовосевые вентиляторы с торца закрываются решеткой.

Вентилятор изготавливается в двух вариантах:

• - компоновка 1 – без ног;
• - компоновка 2 – с ногами.

По направлению потока воздуха:

• - направлению потока воздуха от двигателя (по умолчанию);
• - направлению потока воздуха к двигателю ;
• - реверсивное направление потока воздуха.

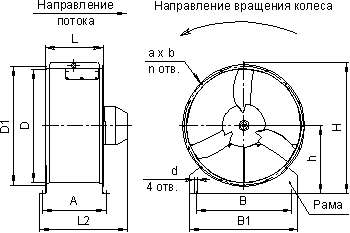

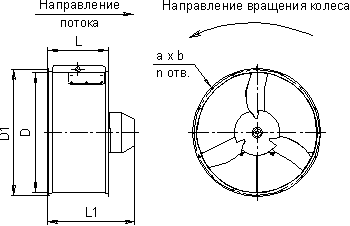

Габаритные и присоединительные размеры

Без рамы	С рамой

Номер вентилятора	Размеры
	D	D1	H	h	L	L1	L2	A	B	B1	a	b	n	d
3,15	315	345	395	200	250	310	350	270	280	350	7	12	8	10,5
4	400	430	490	250	270	350	390	290	360	400	7	12	10	11
5	500	530	580	290	270	360	400	295	450	490	7	12	10	11
6,3	630	660	735	380	310	410	450	335	550	590	9	16	12	11
8	800	830	935	495	360	450	490	400	700	740	9	16	12	18
10	1000	1040	1135	595	500	560	600	560	900	950	9	16	16	20
12,5	1250	1295	1415	750	645	650	690	710	1100	1160	11	18	18	22



Технические характеристики

Номер вентилятора	Двигатель типоразмер		N,кВт	n,об/мин	Количество лопаток, шт	Масса, кг
	общего назначения	взрывобезопасные				без рамы	с рамой
3,15	АИР56В4	АИМ56В4	0,18	1350	3	12,5	15,8
	АИР71А2	АИМ71А2	0,75	2750	3	17,0	20,5
4	АИР56В4	АИМ56В4	0,37	1350	3	17,2	19,2
	АИР71А2	АИМ71А2	0,75	2750	3	20,0	23,5
5	АИР71В6	АИМ71В6	0,37	960	8	22,8	25,8
	АИР71А4	АИМ71А4	0,55	1380	8	24,6	28,6
6,3	АИР71А6	АИМ71А6	0,37	910	4	30,8	35,8
	АИР80А4	АИМ80А4	1,1	1350	4	34,5	40,0
8	АИР100L6	АИМ100L6	2,2	930	3	48,0	60,0
	АИР100S4	АИМ100S4	3,0	1420	3	60,0	72,0
10	АИР112МА6	АИМ112МА6	3,0	950	3	112,0	120,0
	АИР132S4	АИМ132S4	7,5	1450	3	123,0	131,0
12,5	АИР112МВ8	АИМ112МВ8	3,0	700	3	186,0	200,0
	АИР132М6	АИМ132М6	7,5	960	3	195,0	205,0
