Вентиляторы осевые ВО 25-188

Низкого давления Количество лопаток - 6 С рамой и без рамы Сертификат соответствия С-RU.АЮ96.В.00332



Посмотреть весь ассортимент осевых вентиляторов



Основные выпускаемые типоразмеры

8,0 9,0 10,0 11,2 12,5



Назначение

Осевые вентиляторы ВО 25-188 предназначены для использования в системах противодымной вентиляции. Они устанавливаются в приточные системы дымоудаления для создания избыточного давления и притока атмосферного воздуха в лестничные клетки, тамбуры-шлюзы и шахты лифтов зданий. Это позволяет предотвратить проникновение дыма в эти помещения и обеспечить безопасные условия для проведения работ по ликвидации пожара и эвакуации людей.



Среда эксплуатации:
Вентиляторы ВО 25-188 применяются в средах, не содержащих пыли и твердых примесей более 10 мг/м³, а также липких веществ и волокнистых материалов. Они рассчитаны на работу при температуре от -40°С до +40°С, где агрессивность среды не превышает агрессивность обычного воздуха по отношению к углеродистой стали.

Области применения:

• Приточные системы противодымной вентиляции.
• Вентиляционные системы производственных, общественных и жилых зданий.
• Системы воздушного отопления.
• Санитарно-технические и производственные нужды.

Климатические условия:
Вентиляторы ВО 25-188 предназначены для эксплуатации в условиях умеренного климата (категория У2 по ГОСТ 15150-69).

Место установки:
Вентиляторы ВО 25-188 устанавливаются в закрытых помещениях или под навесом, защищающим от атмосферных осадков.





Конструкция

Вентилятор ВО 25-188 оснащен рабочим колесом с шестью листовыми лопатками, которые могут устанавливаться под углом 30° или 35°. Дополнительно может быть установлен направляющий аппарат (НА) с углом лопаток 5° или 10°, который повышает создаваемое давление за счет подкрутки потока. Вентилятор может работать и без направляющего аппарата. Каждая модель вентилятора имеет пять модификаций, отличающихся углами установки лопаток колеса и направляющего аппарата.

Вентиляторы выпускаются в двух компоновках: на раме (исполнение 01) и фланцевом исполнении (компоновка 02).



Маркировка

Пример: Вентилятор ВО 25-188 10-11/1500 (30;0) ОП 01

• Обозначение: Обозначение: вентилятор осевой 25-188
• номер - 10
• установочная мощность Ny=11 кВт и частота вращения двигателя n=1500
• угол установки лопаток колеса, град. - 30
• угол установки лопаток направляющего аппарата, град. - 0
• исполнение общепромышленное - ОП
• компоновка - 01 (с рамой)

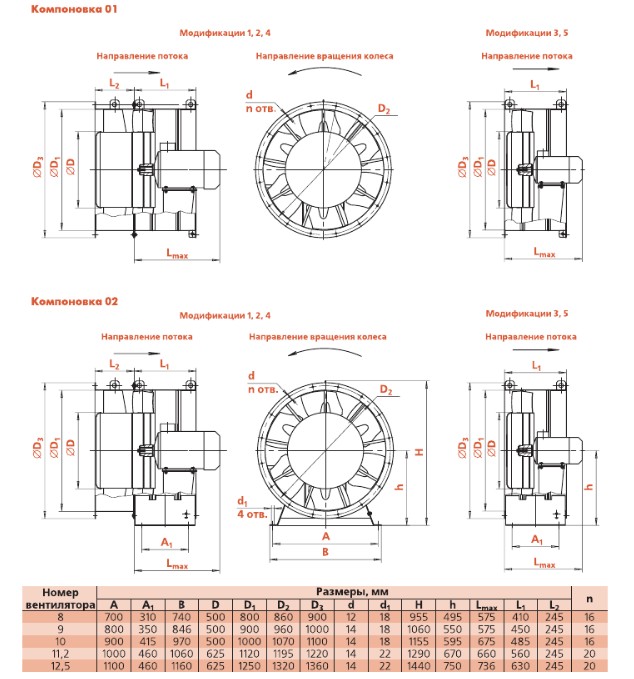

Габаритные и присоединительные размеры



Габаритные и присоединительные размеры

Номер вентилятора	Размеры, мм
	D	D1	D2	D3	A	B	B1	L1	L2	Lmax	h	H	d	a x b	n
8	800	830	850	300	500	700	740	460	245	560	495	955	18	9 x 16	12
9	900	940	964	330	525	800	840	480	245	600	550	1065	18	9 x 16	16
10	1000	1040	1064	340	560	900	950	500	245	770	600	1130	20	9 x 16	16
11,2	1120	1165	1190	415	630	1000	1060	560	245	700	670	1295	22	11 x 18	18
12,5	1250	1295	1320	460	710	1100	1160	650	245	810	750	1440	22	11 x 18	18



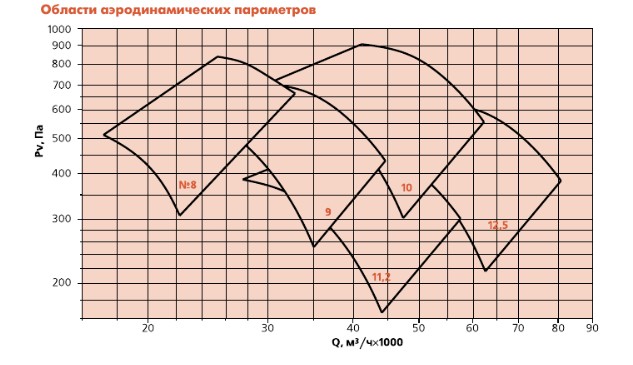

Технические характеристики

Номер	Номер модификации и кривой	Угол колесо, град	Лопаток НА, град	Двигатель			Масса, кг
				Типоразмер	N,кВт	n,об/мин	без рамы	с рамой
8	1	35	10	А132М4	11	1435	175	187
	2	35	5	A132S4	7,5	1455	167	179
	3	35	-	A112M4	5,5	1450	109	121
	4	30	5	A112M4	5,5	1450	160	172
	5	30	-	A100L4	4	1435	101	133
9	1	35	10	A132M4	11	1435	189	203
	2	35	5	A132M4	11	1435	189	203
	3	35	-	A132S4	7,5	1455	101	115
	4	30	5	A132S4	7,5	1455	181	195
	5	30	-	A132S4	7,5	1455	101	115
10	1	35	10	А160S4	15	1460	273	288
	2	35	5	А160S4	15	1460	273	288
	3	35	-	А160S4	15	1460	241	256
	4	30	5	A132M4	11	1435	215	230
	5	30	-	A132M4	11	1435	183	198
11,2	1	35	10	A132M6	7,5	960	238	256
	2	35	5	A132M6	7,5	960	238	256
	3	35	-	A132M6	7,5	960	198	216
	4	30	5	A132S6	5,5	950	229	247
	5	30	-	A132S6	5,5	950	193	211
12,5	1	35	10	A160M6	15	970	386	403
	2	35	5	A160M6	15	970	386	403
	3	35	-	A160M6	15	970	346	363
	4	30	5	A160S6	11	970	356	373
	5	30	-	A160S6	11	970	316	333

* - исполнение без направляющего аппарата

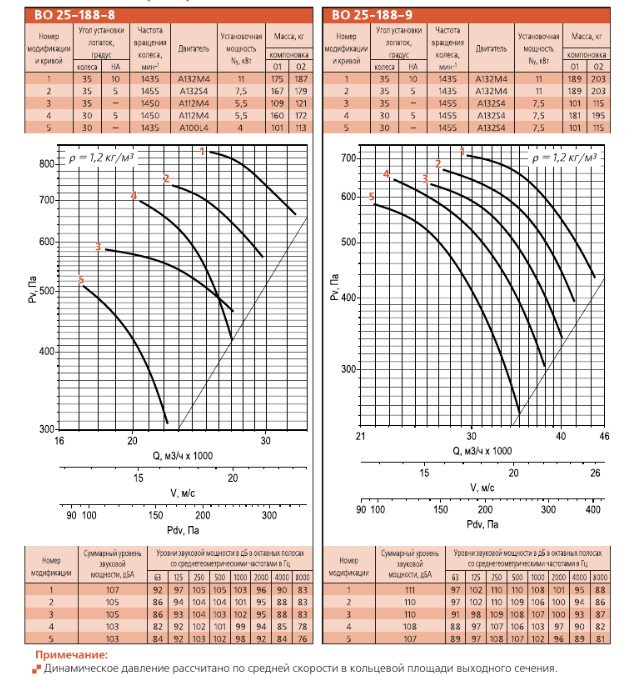

Акустические характеристики

Номер	Номер модификации и кривой	Значение Lpi, дБ в октавных полосах f, Гц								LpA, дБ
		63	125	250	500	1000	2000	4000	8000
8	1	92	97	105	105	103	96	90	83	107
	2	86	94	104	104	101	95	88	83	105
	3	86	93	104	103	102	95	88	83	105
	4	82	92	102	101	99	94	85	78	103
	5	84	92	103	102	98	92	84	76	103
9	1	97	102	110	110	108	101	95	88	111
	2	97	102	110	109	106	100	94	86	110
	3	91	98	109	108	107	100	93	87	110
	4	88	97	107	106	103	97	90	82	108
	5	89	97	108	107	102	96	89	81	107
10	1	100	105	113	113	111	104	98	91	114
	2	100	105	113	112	109	103	97	89	113
	3	94	101	112	111	110	103	96	90	113
	4	91	100	110	109	106	100	93	85	111
	5	92	100	111	110	105	99	92	84	110
11,2	1	94	99	107	107	105	98	92	85	108
	2	94	99	107	106	103	97	91	83	107
	3	88	95	106	105	104	97	90	84	107
	4	85	94	104	103	100	94	87	79	105
	5	86	94	105	104	99	93	86	78	104
12,5	1	98	103	111	111	109	102	96	89	112
	2	98	103	111	110	107	101	95	87	111
	3	92	99	110	109	108	101	94	88	111
	4	89	98	108	107	104	98	91	83	109
	5	90	98	109	108	103	97	90	82	108
