Клапан воздушный КВ

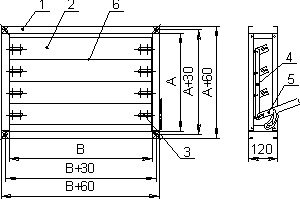

Общие положения Клапан воздушный предназначен для применения в системах вентиляции и кондиционирования воздуха с разностью полных давлений до 100 кгс/м² и служит для регулирования количества подаваемого воздуха, поступающего в систему до полного прекращения подачи. Устройство клапана: Клапан воздушный КВ состоит из металлического корпуса (поз.1), поворотных лопаток (поз.2), ведущей оси (поз.3), системы тяг и рычагов (поз.4), исполнительного механизма - ручного или электропривода (поз.5) (в зависимости от заказа), уплотнителя (поз.6).

Лопатки шарнирно закреплены в корпусе клапана и могут совершать вращательные движения. Поворот лопаток осуществляется ведущей осью через систему тяг и рычагов с помощью привода.

Для поворота лопаток на клапане устанавливаются следующие типы исполнительных механизмов:

• ручной привод Р;
• электромеханический привод «Siemens» MS;
• электромеханический привод «Belimo» MB.

Площадь живого сечения клапана, м²

	В, мм
А, мм	200	300	400	500	600	700	800	900	1000
200	0,030
300	0,045	0,068
400	0,060	0,090	0,120
500	0,075	0,113	0,150	0,190
600	0,090	0,135	0,180	0,225	0,270
700	0,100	0,158	0,210	0,263	0,315	0,368
800	0,120	0,180	0,240	0,300	0,360	0,420	0,480
900	0,135	0,200	0,270	0,338	0,400	0,473	0,540	0,600
1000	0,150	0,230	0,300	0,375	0,450	0,525	0,600	0,675	0,750

А, В- номинальные размеры клапана

Примечание:

При заказе клапана необходимо указывать его наименование, обозначение, рабочее сечение клапана, тип привода по следующему шаблону:

Условное обозначение клапана:

Клапан воздушный КВ 500х500-MS

- наименование:	Клапан Воздушный
- обозначение:	КВ
- сечение клапана (АхВ):	500х500
- тип привода:	MS
