Назначение
Клапаны лепестковые стальные предназначены для установки на нагнетательной стороне осевых вентиляторов типа ВО 14-320 № 3,15 … 12,5 с целью предотвращения попадания холодного воздуха и атмосферных осадков в производственные помещения после отключения вентиляторов. Конструкция лепесткового клапана представляет собой корпус, в подшипниках которого на осях закреплены лопатки. Назначение подшипников - обеспечить свободное открывание клапана при периодической работе вентиляторов. Минимальный динамический напор при котором работает лепестковый клапан составляет 30-40 Па. Максимальный динамический напор при котором клапан сохраняет свою работоспособность не должен превышать 120 Па.
С целью уменьшения ширины клапана вместо перехода с круглого сечения вентилятора на прямоугольное сечение клапана предусмотрена переходная диафрагма.
Клапан предназначен для эксплуатации в условиях умеренного (У) климата категории 1, 2, 3, 4 размещения по ГОСТ 15150-69

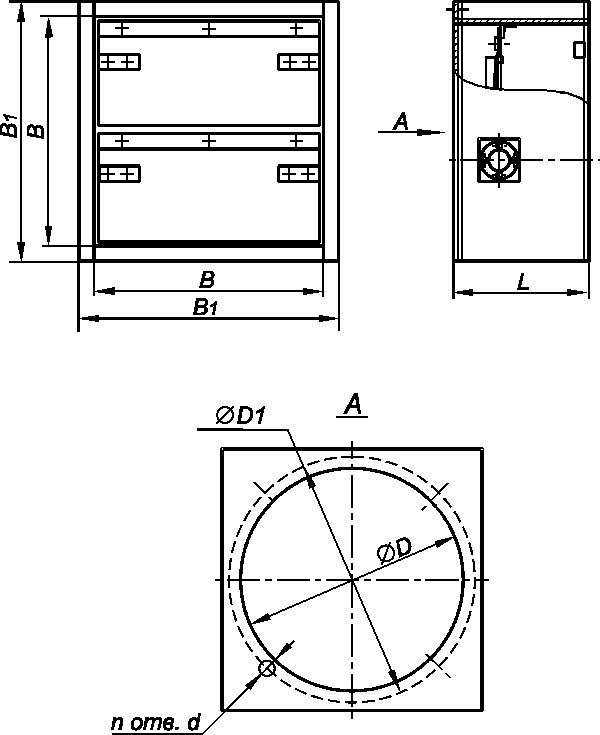

Габаритные и присоединительные размеры лепесткового клапана серии 1.494-33
|
Обозначение |
В |
В1 |
D |
D1 |
L |
d |
n |
Масса, кг |
|
|
403 |
469 |
315 |
345 |
247 |
7 x 12 |
8 |
13,5 |
|
КЛ.00.000 |
403 |
469 |
403 |
430 |
247 |
7 x 12 |
10 |
13,0 |
|
КЛ.00.000-01 |
503 |
563 |
503 |
530 |
287 |
7 x 12 |
10 |
17,5 |
|
КЛ.00.000-02 |
633 |
699 |
633 |
660 |
357 |
9 x 16 |
12 |
23,5 |
|
КЛ.00.000-03 |
805 |
871 |
805 |
830 |
332 |
9 x 16 |
12 |
33,5 |
|
КЛ.00.000-04 |
1006 |
1076 |
1006 |
1035 |
392 |
9 x 16 |
16 |
43,4 |
|
КЛ.00.000-05 |
1260 |
1328 |
1258 |
1285 |
497 |
11 x 18 |
18 |
61,7 |
