Общие сведения :
- Вентиляторы сертифицированы: соответствия требованиям ТР ТС № 004/2011, № 010/2011, № 020/2011
- Вентиляторы взрывозащищённого исполнения сертифицированы: соответствие требованиям ТР ТС № 012/2011;
- Варианты материального исполнения: общепромышленное, теплостойкое, коррозионностойкое, взрывозащищённое, взрывозащищённое коррозионностойкое
- Назначение: системы вентиляции, технологические установки
- Количество лопаток рабочего колеса: 16
- Конструктивное исполнение лопаток рабочего колеса: загнутые назад
- Конструктивное исполнение корпуса: спиральный поворотный одностороннего всасывания
По всей России и странам СНГ
Организуем доставку продукции по всей России, включая Казахстан и другие страны СНГ. Работаем с проверенными перевозчиками: «Деловые Линии», СДЭК, ТК «ПЭК», «Байкал-Сервис» и другими. Поставка осуществляется при наличии товара на складе и подтверждении оплаты.
Основные выпускаемые типоразмеры
Радиальные вентиляторы высокого давления ВЦ 6-20
Радиальные вентиляторы ВЦ 6-20 способны развивать высокое давление и функционируют по принципу одностороннего всасывания рабочей среды. Эти вентиляторы широко применяются в системах вентиляции, воздушного отопления и кондиционирования помещений различного назначения. Кроме того, они могут использоваться в составе технологических установок, при условии соблюдения требований завода-изготовителя.
В качестве рабочей среды используется воздух, предварительно очищенный механическими фильтрами. Максимально допустимая запыленность рабочей среды составляет 0,1 г/м³. Температурные ограничения для работы вентиляторов следующие:
- до +80°С для агрегатов общепромышленного исполнения;
- до +200°С для теплостойких вентиляторов ВЦ 6-20.
Конструктивные особенности вентилятора ВЦ 6-20

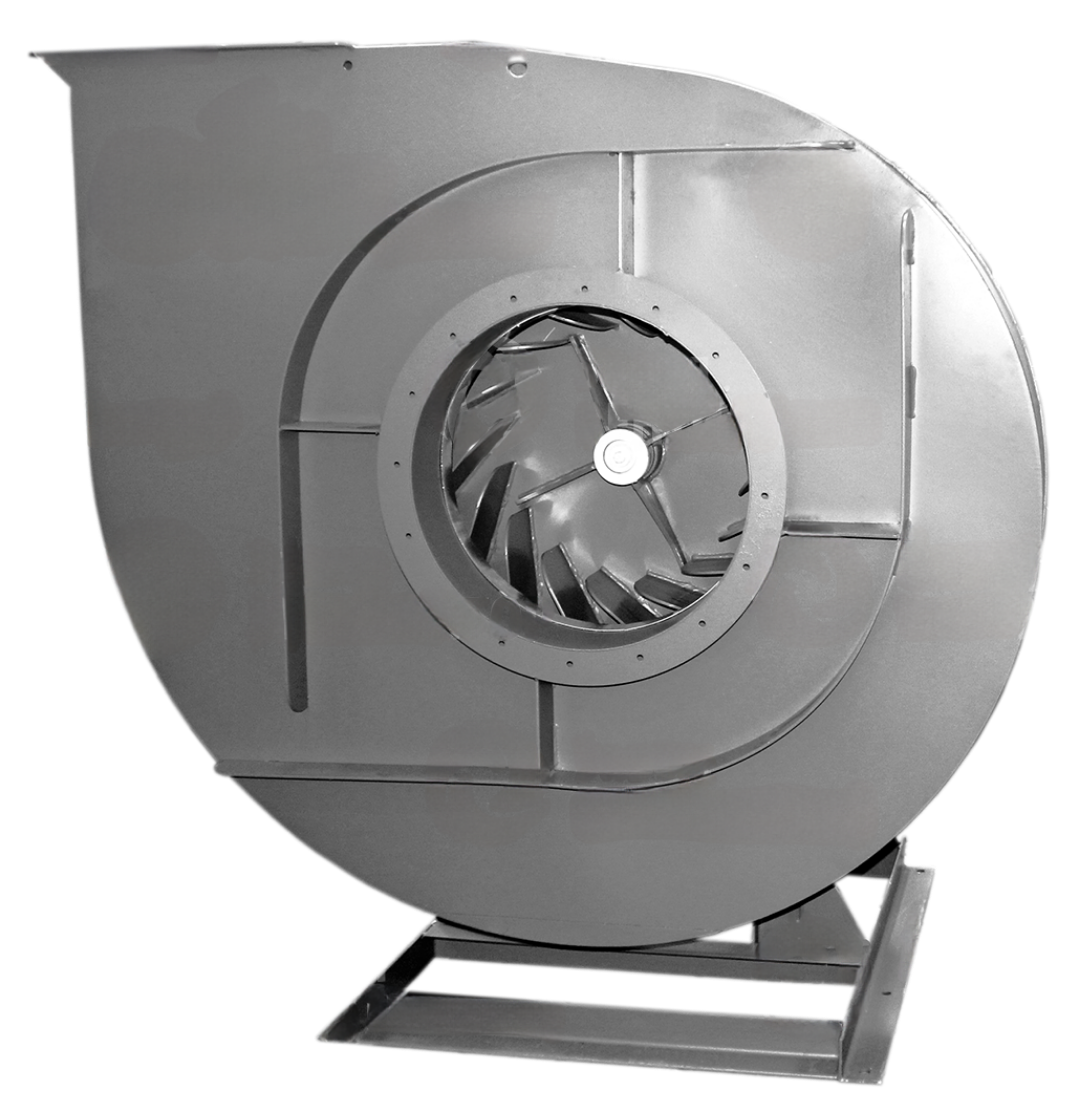

Радиальный вентилятор ВЦ 6-20 имеет моноблочную конструкцию, где на сварной станине расположены спиралевидный корпус с установленным внутри рабочим колесом и электроприводом.
Опорная рама вентилятора представляет собой сварную металлоконструкцию. В «подошве» рамы предусмотрены отверстия для установки анкеров, которые обеспечивают крепление вентилятора ВЦ 6-20 к несущему основанию. Для уменьшения вибраций рекомендуется использовать виброизоляционные опоры, выполненные на витых пружинах или из резины.
Корпус вентилятора ВЦ 6-20 выполнен в виде спирально-поворотной конструкции, что позволяет развернуть его под удобным углом для подключения к выходному воздуховоду. Для соединения с вентиляционными коробами на корпусе предусмотрены фланцевые патрубки, при этом можно использовать гибкие вставки соответствующих размеров.
Рабочее колесо, размещенное внутри корпуса, оснащено 16 загнутыми назад лопатками. Втулка рабочего колеса напрессована непосредственно на ротор асинхронного привода, что обеспечивает соосную установку.
Радиальные вентиляторы ВЦ 6-20 условия эксплуатации
Радиальные вентиляторы ВЦ 6-20 могут использоваться в регионах с умеренным (У) и тропическим (Т) климатом в соответствии с ГОСТ 15150, при температуре окружающей среды от -40°С до +40°С. Допустимы категории размещения 3 и 2. При условии надежной защиты двигателя от атмосферных осадков и прямого солнечного света возможна эксплуатация по первой категории размещения.
Радиальные вентиляторы ВЦ 6-20 высокого давления выпускаются в одном типоразмере. Базовое исполнение предназначено для общепромышленных условий. Однако, при необходимости, вы можете заказать вентилятор ВЦ 6-20 в теплостойком, коррозионностойком или взрывозащищенном варианте, а также в комбинированном специальном исполнении.
Основные варианты изготовления
| Индекс | Назначение и материалы |
|---|---|
| - | Общепромышленное исполнение, материал – углеродистая сталь |
| Ж2 | Общепромышленное теплостойкое исполнение (допустимая температура перемещаемой среды – до +200°С), материал – углеродистая сталь |
| К1 | Коррозионностойкое исполнение, материал – нержавеющая сталь |
| К1Ж2 | Коррозионностойкое теплостойкое исполнение, материал – нержавеющая сталь (допустимая температура – до +200 °C) |
| В | Взрывозащищенное исполнение из разнородных металлов, материал – углеродистая сталь, латунь |
| ВЖ2 | Взрывозащищенное исполнение из разнородных металлов, материал – углеродистая сталь, латунь (допустимая температура – до +200 °C) |
| ВК1 | Взрывозащищенное коррозионностойкое исполнение из разнородных металлов, материал – нержавеющая сталь, латунь |
