Клапаны перекидные, взрывозащищенные и искробезопасные прямоугольного сечения серии 5.904-58, 3.904-18 в.1

Назначение

Клапаны перекидные взрывозащищенные и искробезопасные допускаются для применения в вентиляционных системах взрывоопасных производств, перемещающих взрывоопасные газо - паровоздушные смеси всех категорий и групп по классификации ГОСТ Р 51330.9-99 и могут устанавливаться во взрывоопасных зонах помещений классов В-1, В-1а,В-1б по классификации ПУЭ, отнесенным к категориям А и Б по взрывопожарной опасности (в соответствии с НПБ 105-2003) и использования в системах, в которых перемещаются взрывоопасные смеси категорий по ГОСТ Р 51330.11-99 и групп по классификации ГОСТ Р 51330.0-99 в соответствии с требованиями СНиП 41-01-2003 «Отопление, вентиляция и кондиционирование». Клапаны применяются в вентиляционных системах с давлением до 1500 Па и скорости перемещения воздушной среды 6-20 м/с. Клапаны не допускаются применять в системах, в которых перемещаются среды с агрессивностью по отношению к углеродистым сталям обыкновенного качества выше агрессивности воздуха, запыленностью более 100 мг/м3, содержащие взрывчатые вещества, взрывоопасную пыль, липкие и волокнистые материалы, а также для перемещения газопаровоздушных взрывоопасных смесей от технологических установок, в которых взрывоопасные вещества нагреваются выше температуры их самовоспламенения или находятся под избыточным давлением.

Вид установки

Клапаны перекидные предназначены для установки только на вертикальных участках воздуховодов для автоматического включения в сеть резервного вентилятора при остановке рабочего, в помещениях высотой не менее 3 м.

Конструкция клапана состоит из корпуса, в подшипниках которого на полуосях установлено полотно. Ocь вращения полотна смещена относительно оси симметрии, благодаря чему при воздействии воздушного потока возникает момент, поворачивающий полотно и устанавливающий клапан в открытое положение. При прекращении движения воздуха в сети рабочего вентилятора и после включения резервного полотно под воздействием воздушного потока поворачивается, тем самым открывая сеть резервного вентилятора. Указатель, расположенный на торце оси полотна (за пределом корпуса), показывает, какой канал в настоящий момент открыт. Для обеспечения взрывозащиты клапана детали, которые в процессе работы клапана соприкасаются между собой, выполнены из пары металлов латунь-сталь.

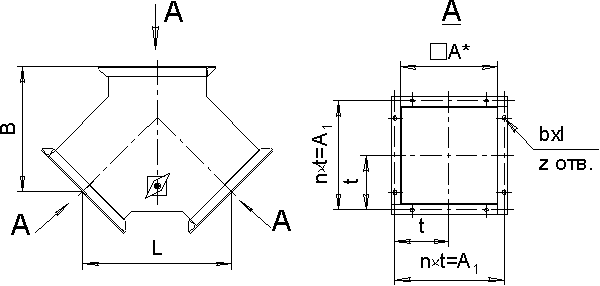

Габаритные и присоединительные размеры клапана серии 5.904-58, 3.904-18 в1.
