НазначениеДля облегчения монтажа крышных вентиляторов дымоудаления применяют стакан специальной конструкции с утепленными стенками. Монтажный стакан СМ ВКР ДУ применяются на любом типе кровли. КонструкцияСтакан монтажный СМ ВКР ДУ представляет собой сборную сварную конструкцию, состоящую из опорной плиты, утепленного корпуса и косынок. Утепленный корпус состоит из внутренней и наружной обечайки изготовленных из листовой стали толщиной 1,5 мм, между ними находится термоизоляционный материал. Сверху на стакане предусмотрен фланец с болтами на который непосредственно крепится вентилятор. Посредством опорной плиты монтажный стакан устанавливается на кровлю. Жесткость конструкции придают двенадцать косынок изготовленные из листовой стали толщиной 4 мм. Для облегчения монтажа и производства погрузочно-разгрузочных работ стакан снабжен двумя грузозахватными кронштейнами. |
 |
По всей России и странам СНГ
Организуем доставку продукции по всей России, включая Казахстан и другие страны СНГ. Работаем с проверенными перевозчиками: «Деловые Линии», СДЭК, ТК «ПЭК», «Байкал-Сервис» и другими. Поставка осуществляется при наличии товара на складе и подтверждении оплаты.
Посмотреть весь ассортимент стаканов

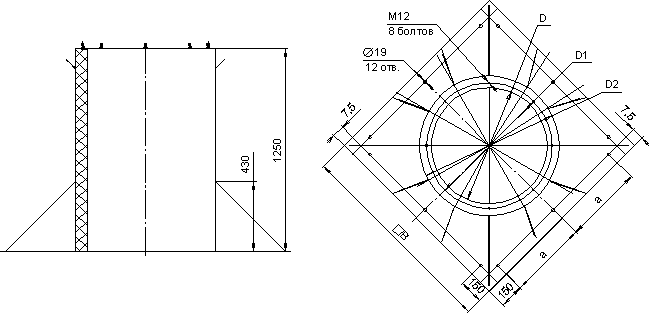

Габаритные и присоединительные размеры
|
Обозначение стакана |
Размеры, мм |
|||||
|
D |
D1 |
D2 |
В |
а |
Масса,кг |
|
|
СМ ВКР ДУ - 4 |
550 |
772 |
860 |
1266 |
483 |
144 |
|
СМ ВКР ДУ - 5 |
680 |
772 |
860 |
1266 |
483 |
142 |
|
СМ ВКР ДУ - 6,3 |
716 |
772 |
860 |
1266 |
483 |
139 |
|
СМ ВКР ДУ - 8 |
990 |
1072 |
1190 |
1500 |
600 |
193 |
|
СМ ВКР ДУ - 10 |
1150 |
1272 |
1350 |
1660 |
680 |
213 |
|
СМ ВКР ДУ - 12,5 |
1430 |
1522 |
1630 |
1930 |
815 |
248 |
