Клапаны воздушные утепленные КВУ, КВУ-А

КВУ	КВУ-А

Конструкция КВУ

Конструкция клапана: клапан состоит из корпуса с присоединительными фланцами, выполненного из оцинкованной стали, установленных в нем нескольких двустенных лопаток поворотного типа, закрепленных в подшипниках скольжения, системы рычагов и тяг, и привода (электрического или ручного ). Соответственно, открытие клапана может осуществляться дистанционно с помощью электропривода или вручную. Условия эксплуатации: клапаны предназначены для использования в системах вентиляции и кондиционирования воздуха с разностью давлений до 1500 Па и могут применяться для регулирования количества воздуха и газовых смесей, агрессивность которых по отношению к оцинкованной стали не выше агрессивности воздуха с температурой до 80 °С, не содержащих пыли и других твердых примесей в количестве не более 100 мг/м³, а также липких веществ и волокнистых материалов. Может эксплуатироваться в условиях умеренного климата (У) категории размещения 1, 2, 3, 4 по ГОСТ 15150-69.

Конструкция КВУ-А

Конструкция клапана: клапан состоит из корпуса с присоединительными фланцами, выполненного из оцинкованной стали, лопаток поворотного типа – выполненных из усиленного алюминиевого профиля, закрепленных в подшипниках скольжения, системы рычагов и тяг, и привода (электрического или ручного). Соответственно, открытие клапана может осуществляться дистанционно с помощью электропривода или вручную. Особенностью клапана КВУ-А является использование в конструкции клапана периметрального обогрева в виде расположенного по наружному периметру клапана гибкого саморегулирующегося нагревательного кабеля, постоянно подключенного в сеть переменного тока 220 В. Это позволяет эксплуатировать клапан КВУ-А в условиях низких температур (до -70 °С).

Нагревательный кабель, расположенный по периметру клапана, является саморегулирующимся, т.е. имеет безреостатное автоматическое управление, не требующее дополнительной автоматической схемы управления. Нагревательный кабель, снаружи закрыт специальным утепленным кожухом, не выходящим за внешний габарит фланцев клапана.

Условия эксплуатации: клапаны предназначены для использования в системах вентиляции и кондиционирования воздуха с разностью давлений до 1830 Па и могут применяться для регулирования количества воздуха и газовых смесей, агрессивность которых по отношению к оцинкованной стали не выше агрессивности воздуха с температурой до 80 °С, не содержащих пыли и других твердых примесей в количестве не более 100 мг/м³, а также липких веществ и волокнистых материалов. Вид климатического исполнения - УХЛ, категории размещения 1, 2 или 3 по ГОСТ 15150-69.

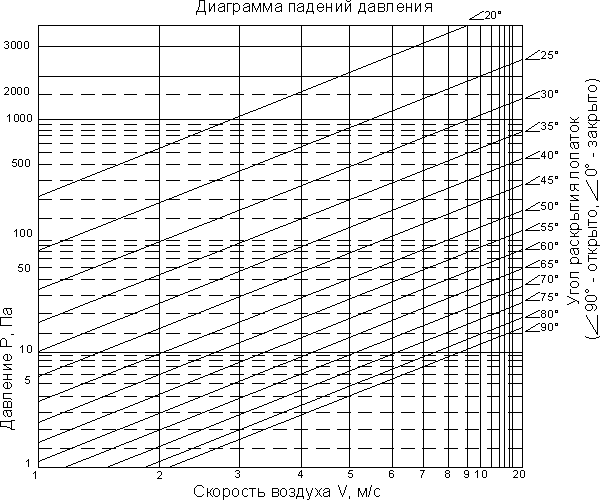

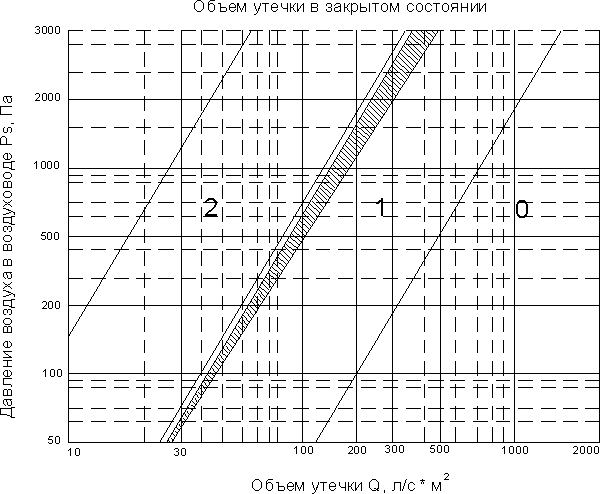

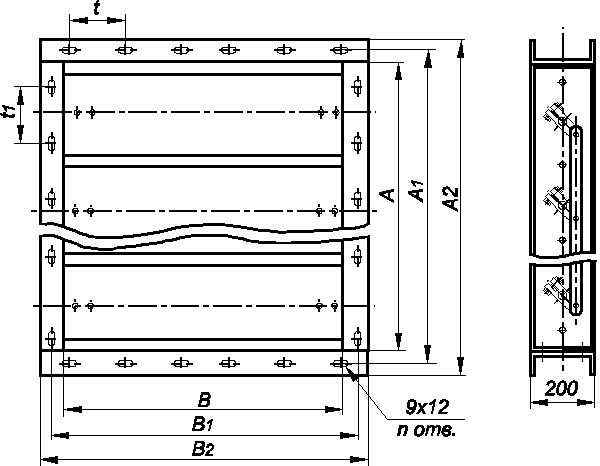

Габаритные и присоединительные размеры клапана КВУ

Доставка

По всей России и странам СНГ
Организуем доставку продукции по всей России, включая Казахстан и другие страны СНГ. Работаем с проверенными перевозчиками: «Деловые Линии», СДЭК, ТК «ПЭК», «Байкал-Сервис» и другими. Поставка осуществляется при наличии товара на складе и подтверждении оплаты.

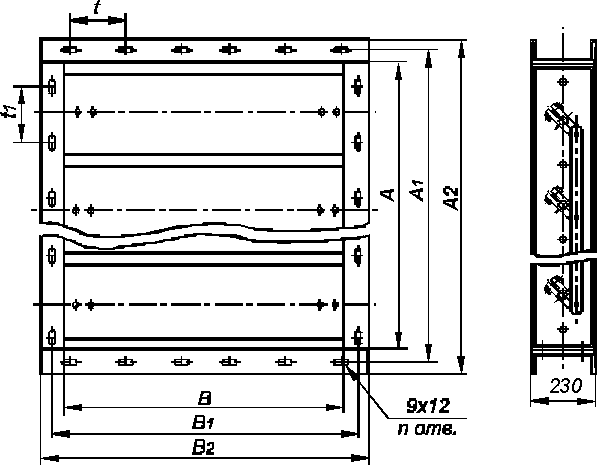

Габаритные и присоединительные размеры клапана КВУ-А

Мощность ТЭН периметрального обогрева удельная мощность 0.08 кВт/м, суммарная мощность:

((2А/1000) + (2В/1000)) х 0.08 (кВт)

Рекомендации по выбору комплектации исполнительным механизмом клапанов КВУ, КВУ-А

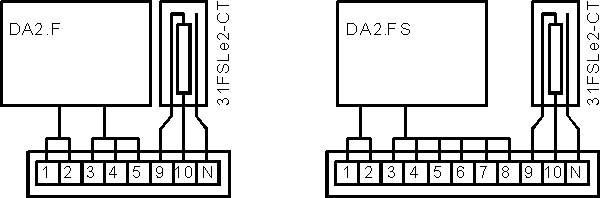

Схема подключения электроприводов клапана КВУ, КВУ-А в клеммной коробке

Информация для заказа КВУ

При заказе клапана серии КВУ необходимо указывать:



• тип клапана (КВУ);
• исполнение клапана (01 — без ТЭНов, 02 — с ТЭНами);
• рабочее сечение клапана (высота А х ширина В);
• количество и тип электроприводов, напряжение питания ( в соответствии с таблицей комплектации электроприводами, Р — ручное управление).



Пример записи при заказе

Клапан КВУ 01 — 600х1000 — 1*DA05S220

что соответствует: клапану типа КВУ, не утепленного исполнения без ТЭНов, с размером рабочего сечения 600х1000, с одним электроприводом с пружинным возвратом, напряжением 220 В марки DA05S220.

Информация для заказа КВУ-А

При заказе клапана серии КВУ-А необходимо указывать:

• тип клапана (КВУ-А);
• исполнение клапана (01 — без ТЭНов, 02 — с ТЭНами; 03 — с периметральным обогревом; 04 — с ТЭНами и периметральным обогревом);
• рабочее сечение клапана (высота А х ширина В);
• количество и тип электроприводов, напряжение питания ( в соответствии с таблицей комплектации электроприводами, Р — ручное управление).

Пример записи при заказе

Клапан КВУ-А 04 — 600х1000 — 1*DA05S220

что соответствует: клапану типа КВУ-А, утепленного исполнения с ТЭНами и периметральным обогревом, с размером рабочего сечения 600х1000, с одним электроприводом с пружинным возвратом,напряжением 220 В DA05S220.
