Клапаны избыточного давления в противопожарном исполнении предназначены для открытия проемов в ограждающих конструкциях тамбур-шлюзов и других помещений с целью поддержания необходимого избыточного давления (от 20 до 150 Па). Они также используются для компенсации объема удаляемых продуктов горения из помещений, оснащенных вытяжной противодымной вентиляцией.
Модельный ряд
|
Клапан избыточного давления |
Клапаны избыточного давления с обратным потоком |
| КПП-120(КИД-СЛ)-АХВ-ОП | |
По всей России и странам СНГ
Организуем доставку продукции по всей России, включая Казахстан и другие страны СНГ. Работаем с проверенными перевозчиками: «Деловые Линии», СДЭК, ТК «ПЭК», «Байкал-Сервис» и другими. Поставка осуществляется при наличии товара на складе и подтверждении оплаты.
Основные характеристики и применение:
- Назначение: Поддержание избыточного давления в тамбур-шлюзах и компенсация удаляемого воздуха при пожаре.
- Ограничения: Не подлежат установке в помещениях категорий А и Б по взрывопожароопасности.
- Климатическое исполнение: УХЛ-3.
- Огнестойкость: 120 минут (сертификат соответствия ТР ЕАЭС 043/2017).
Конструкция:
- Корпус: Прямоугольной формы, глубиной 180 мм, изготовлен из оцинкованной стали. Стандартные размеры проема: от 150х150 мм до 1000х1000 мм с шагом 50 мм (возможны другие размеры).
- Заслонка: Коробчатого типа, расположена внутри корпуса, ее ось вращения горизонтальна и находится ниже центра заслонки.
- Привод: Нормально закрытый, оснащен механизмом регулировки для настройки перепада давления.
Монтаж и регулировка:
- Монтаж: Клапан устанавливается в проемах ограждающих конструкций, обеспечивающих огнестойкость. Установка допускается с любой стороны ограждения с учетом пространственной ориентации, обеспечивающей доступ к приводу.
- Заделка: Все зазоры между клапаном и ограждающей конструкцией должны быть заделаны цементно-песчаным раствором.
- Настройка давления: Перепад давления на закрытой двери (20–150 Па) и возврат заслонки в закрытое положение регулируются пружинами на этапе испытаний противодымной системы.
Типоразмеры и расчеты:
-
Размеры клапана: Типоразмеры определяются проектировщиком в зависимости от производительности системы вентиляции и давления, создаваемого вентиляторами дымоудаления.
-
Расчет проходного сечения: Используются специальные формулы для определения требуемой площади клапана:
-
Для дверей:
Sпр.с. = Vдв * Sдв / (2ΔРкид / ρв)⁰⁵ -
Для других помещений:
Sпр.с. = Q / (2ΔР / ρв)⁰⁵
-
Поток воздуха:
- Прямой поток: Направлен от лицевой стороны (от установочных фланцев), заслонка открывается по потоку, в сторону задней части клапана.
- Обратный поток: Направлен к лицевой стороне, заслонка открывается в сторону фланцев (обозначается буквами "Оп" в маркировке).
Особенности:
- Проходное сечение: Если ось вращения заслонки отличается от стандартной установки (горизонтальное положение), проходное сечение необходимо увеличить на 25%.
- Выбор типоразмера: После расчета площади проходного сечения клапана необходимо подобрать соответствующий типоразмер из таблицы и проверить избыточное давление с учетом КМС.
Принцип работы клапана избыточного давления

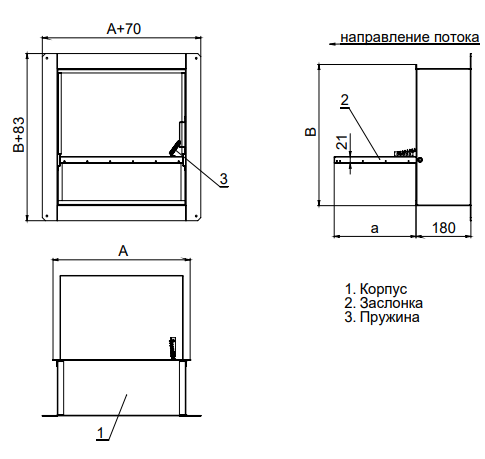

В состав клапана стенового исполнения модели 120-КПП -НЗ(ИД)-АхВ входят следующие компоненты:
- Корпус (1): Основа конструкции, в которой установлена заслонка и механизмы привода.
- Огнестойкая заслонка (2): Поворотного типа, установлена внутри корпуса на двух полуосях.
- Пружина (3): Закреплена на регулировочных гребенках, поддерживает и контролирует движение заслонки.
Принцип работы:
- Закрытое положение: В исходном состоянии заслонка закрыта, пружина удерживает её в этом положении, поджимая к уплотнениям.
- Открытие заслонки: При возникновении перепада давления на заслонке, она начинает открываться. Открытие заслонки происходит до уровня, соответствующего расчётному избыточному давлению.
- Регулировка давления: Размер проходного сечения определяется на основе расчётов, зависящих от производительности вентиляционной системы и требуемого избыточного давления. Давление можно увеличить, регулируя натяжку пружины или добавляя их количество.
- Закрытие заслонки: Когда перепад давления снимается, пружина автоматически закрывает заслонку.
Ограничения:
- Увеличение избыточного давления возможно за счет увеличения натяжки или количества пружин.
- Снижение избыточного давления при полностью открытом клапане невозможно путем регулировки пружин.
Структура обозначения клапанов

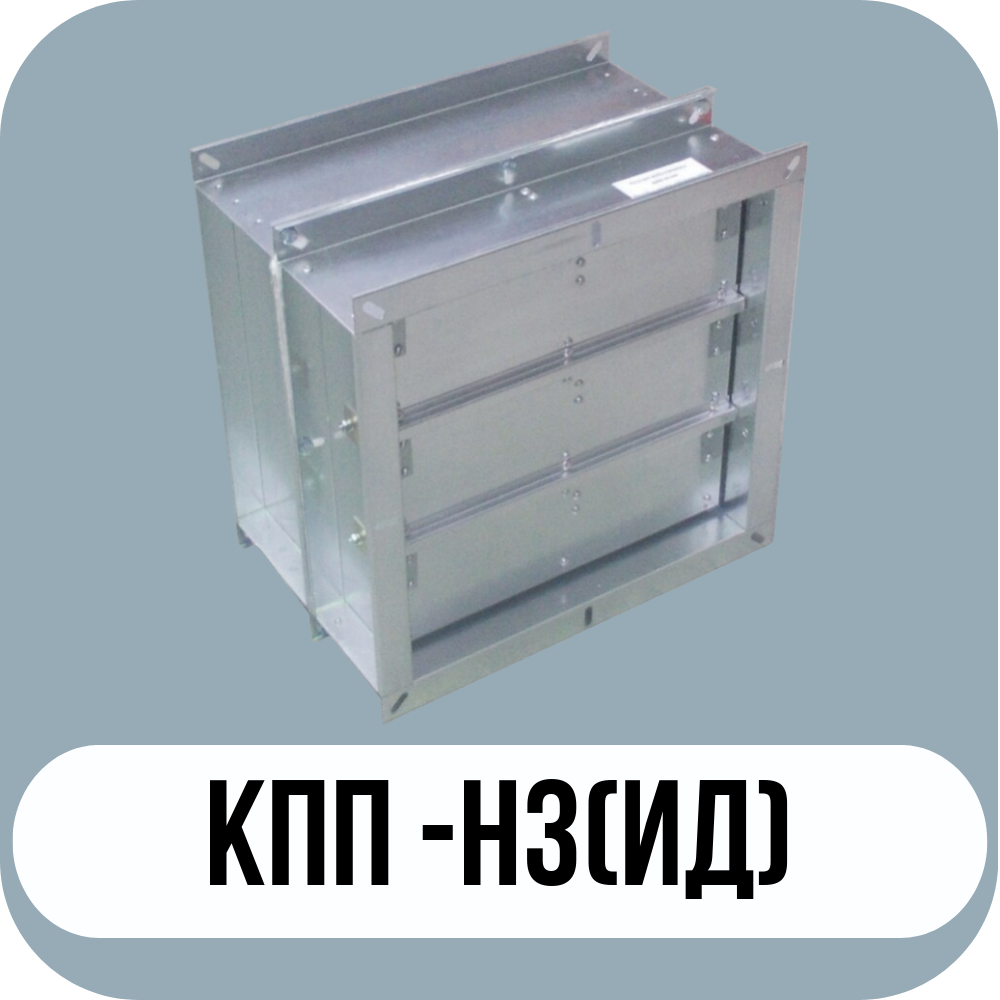

КПП -НЗ(ИД) - Нормально закрытый избыточного давления
Модификации
|
КПП -НЗ(ИД)-АхВ |
клапан избыточного давления, возможен монтаж в проем до фланца, глубина корпуса 180 мм, вылет заслонки за лицевую часть корпуса отсутствует |
|
КПП -НЗ(ИД)-К-АхВ |
клапан избыточного давления, возможно подсоединение к воздуховоду, глубина корпуса 180мм, без вылета заслонки за лицевую сторону. Возможно исполнение с регулировочными пружинами, установленными снаружи корпуса клапана (исп. СН) |
|
КПП -НЗ(ИД)-МС |
клапан избыточного давления морозостойкий, возможен монтаж в проем до фланца, глубина корпуса 180мм, вылет заслонки за лицевую часть корпуса отсутствует, оснащен электромагнитным приводом |
|
КИД-КЛ-АхВ |
клапан избыточного давления многостворчатый, глубина корпуса 180 мм, возможно подсоединение к воздуховоду, без вылета заслонок за пределы корпуса клапана |
|
КПП -НЗ(ИД)-СЛ)-АхВ |
клапан избыточного давления многостворчатый, глубина корпуса 180 мм возможен монтаж в проем до фланца, без вылета заслонок за пределы корпуса клапана |
| КПП -НЗ(ИД)-СЛ-АхВ-БФСУ |
то же, без фланцев, возможен монтаж в глубине проема, крепится за специальные проушины внутри проема или воздуховода |
| КПП -НЗ(ИД)-СЛ-АхВ-Оп |
клапан избыточного давления многостворчатый с обратным потоком, глубина корпуса 180 мм, возможен монтаж в проем до фланца, без вылета заслонок за пределы корпуса клапана |
| КПП -НЗ(ИД)-СЛ-АхВ-Оп-БФСУ |
то же, без фланцев, возможен монтаж в глубине проема, крепится за специальные проушины внутри проема или воздуховода |
Типоразмер - клапан с прямоугольным корпусом. А-типоразмер параллельно оси вращения заслонки, мм; В- типоразмер перпендикулярно оси вращения, мм
Применяемый привод
| ЭМП |
электромагнитный привод на стойке. Может устанавливаться только внутри корпуса клапана |
Напряжение питания привода
| (220) |
220В, 50 Гц. |
| (24) |
24В постоянного или переменного (50Гц) тока. Род тока указывается для электромагнитов |
| (12) |
12В постоянного тока |
