Вентиляторный агрегат крышный ВАК

Используются осевые вентиляторы серий ВО 14-320, ВО 25-188, ВО 30-160 Температура окр. среды: от -40ºС до +40ºС Создают избыточное давление, предотвращая проникновение дыма



Посмотреть весь ассортимент осевых вентиляторов



Крышные агрегаты устанавливают на кровле зданий и обеспечивают прямую подачу наружного воздуха с над кровельного пространства в лестничные и лифтовые зоны, создавая избыточное давление в этих зонах не допуская поступление дыма в эти помещения.



Основные выпускаемые типоразмеры

ВАК 30-160	ВАК 25-188	ВАК 14-320
ВАК 30-160-4,0	ВАК 25-188-8,0	ВАК 14-320-10,0
ВАК 30-160-5,0	ВАК 25-188-9,0	ВАК 14-320-12,5
ВАК 30-160-6,3	ВАК 25-188-10,0
ВАК 30-160-7,1	ВАК 25-188-11,2
ВАК 30-160-8,0	ВАК 25-188-12,5
ВАК 30-160-9,0
ВАК 30-160-10,0
ВАК 30-160-11,2
ВАК 30-160-12,5



Назначение крышных агрегатов:

• Устанавливаются на кровле для подачи наружного воздуха в лестничные и лифтовые зоны.
• Создают избыточное давление, предотвращая проникновение дыма.
• Облегчают вентиляционную систему и освобождают пространство на техническом этаже.

Конструкция и особенности:

• Используются осевые вентиляторы серий ВО 14-320, ВО 25-188, ВО 30-160, выбор зависит от параметров.
• Входная шахта защищает от осадков и снижает потери давления, обеспечивая равномерный поток воздуха.
• Агрегаты доступны в трёх компоновках, монтаж на кровлю упрощён в исполнении № 3.

Условия эксплуатации:

• Климат: умеренный (У) и тропический (Т) по ГОСТ 15150-69.
• Температура окружающей среды: от -40ºС до +40ºС.
• Перемещаемая среда не должна содержать липких веществ, волокон, агрессивных паров или пыли выше 100 мг/м³.
• Допустимая вибрация на месте установки: не более 2 мм/с.



Основные размеры





Варианты изготовления

• Общего назначения из углеродистой стали



Маркировка

Пример: Вентилятор ВАК - ВО 25 - 188 -10 — 15/1500-02-35-10

• Обозначение: ВАК
• Тип вентилятора - ВО 25-188
• номер вентилятора - 10
• установочная мощность Ny=15 кВт и частота вращения двигателя n=1500
• компоновка - 02
• угол установки лопаток колеса, град. - 35
• угол установки лопаток направляющего аппарата, град - 10

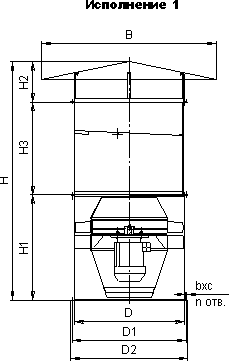

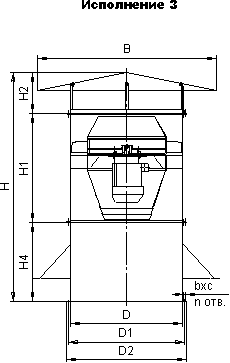

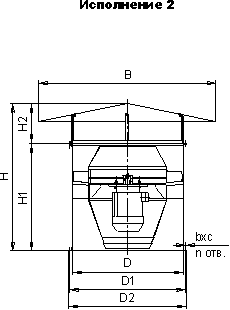

Габаритные и присоединительные размеры

Обозначение вентилятора	Размеры, мм													Масса, кг исполнение
	D	D1	D2	H			H1	H2	H3	H4	B	b x c	n
				1	2	3								1	2	3
ВАК 30-160-4	400	430	450	860	580	1080	380	200	280	500	700	7х12	10	100	90	115
ВАК 30-160-5	500	530	550	1120	790	1290	540	250	330	500	90	7х12	10	120	110	135
ВАК 30-160-6,3	630	660	680	1460	1010	1660	710	300	450	650	1130	9х16	12	165	160	185
ВАК 30-160-7,1	710	740	760	1500	1050	1700	750	300	450	650	1300	9х16	12	220	210	245
ВАК 30-160-8	800	830	850	1790	1290	1990	930	360	500	700	1450	9х16	12	290	275	310
ВАК 30-160-9	900	940	964	1980	1480	2180	1120	360	500	700	1800	9х16	16	380	365	405
ВАК 30-160-10	1000	1040	1064	2045	1495	2275	1115	380	550	780	1950	9х16	16	490	475	515
ВАК 30-160-11,2	1120	1165	1190	2260	1710	2490	1330	380	550	780	2100	12х18	18	645	620	675
ВАК 30-160-12,5	1250	1295	1320	2285	1710	2530	1330	380	575	820	2165	12х18	18	780	745	820
ВАК 25-188-8	800	830	850	1320	820	1520	460	360	500	700	1450	9х16	12	187	190	262
ВАК 25-188-9	900	940	964	1340	840	1540	480	360	500	700	1800	9х16	16	235	203	312
ВАК 25-188-10	1000	1040	1064	1435	885	1665	505	380	550	780	1950	9х16	16	315	290	382
ВАК 25-188-11,2	1120	1165	1190	1490	940	1720	560	380	550	780	2100	12х18	18	345	256	397
ВАК 25-188-12,5	1250	1295	1320	1600	1025	1845	645	380	575	820	2165	12х18	18	439	403	512
ВАК 14-320-10	1000	1040	1064	1435	885	1665	505	380	550	780	1950	9х16	16	233	195	310
ВАК 14-320-12,5	1250	1295	1320	1600	1025	1845	645	380	575	820	2165	12х18	18	279	227	370
