Решетка данного типа предназначена для клапанов канального исполнения. Типоразмер решетки соответствует типоразмеру клапана (если не указаны особые условия). При этом первое число типоразмера решетки всегда параллельно жалюзи, которые должны быть установлены параллельно земле, независимо от первого числа типоразмера клапана.

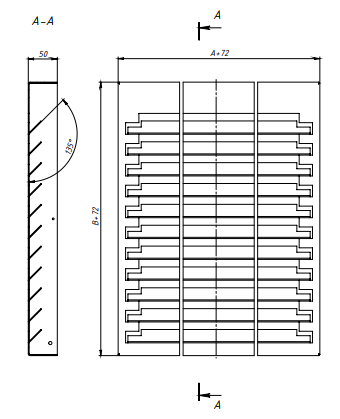

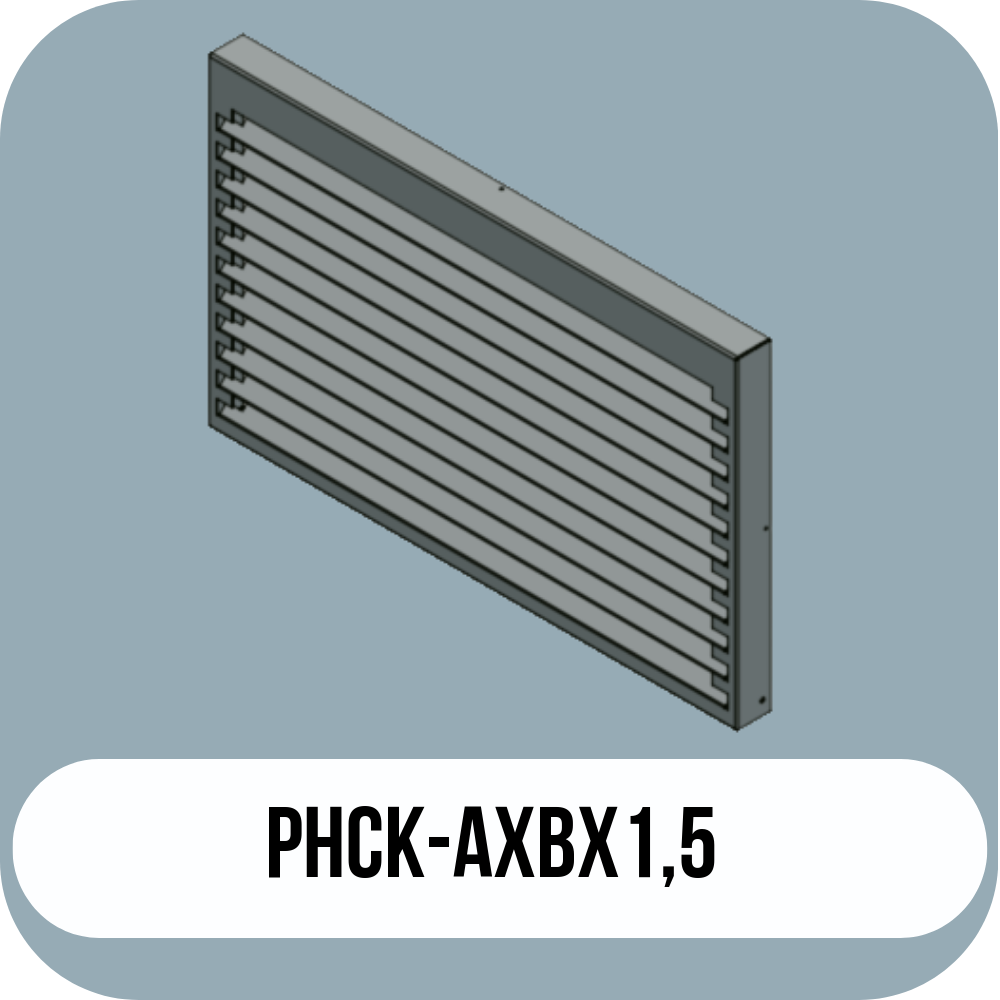

Решетка имеет маркировку РНСк-АхВх1,5 (где АхВ — типоразмер клапана) с габаритным размером (А+72) х (В+72) и толщиной 50 мм. При установке решетка надевается на фланец клапана и крепится самонарезными винтами к отгибкам фланца.
Пример маркировки:
- Типоразмер клапана по ширине 700 мм, по высоте 500 мм.
Маркировка решетки: Решетка РНСк-700х500х1,5. Габаритный размер решетки составит 772х572 мм.
