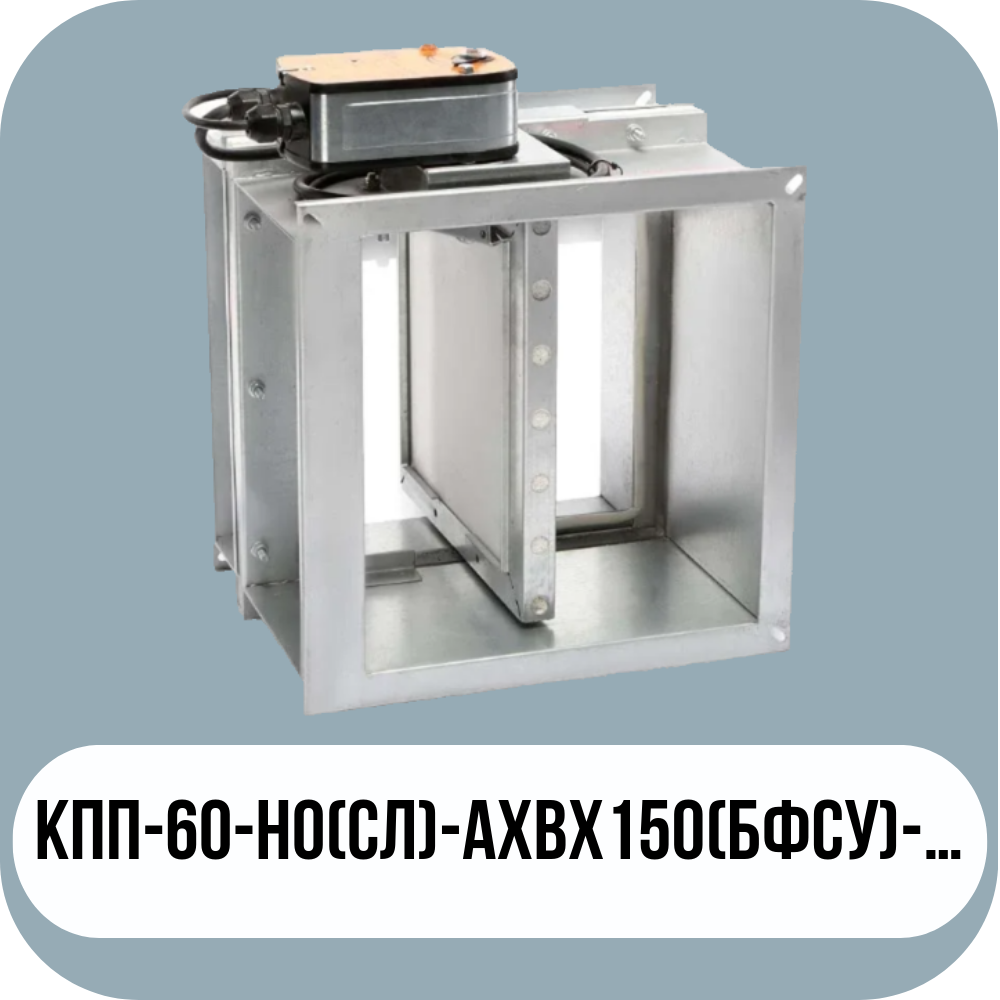

Площадь проходного сечения клапанов КПП-60-НО(СЛ)-АХВХ150(БФСУ)-…

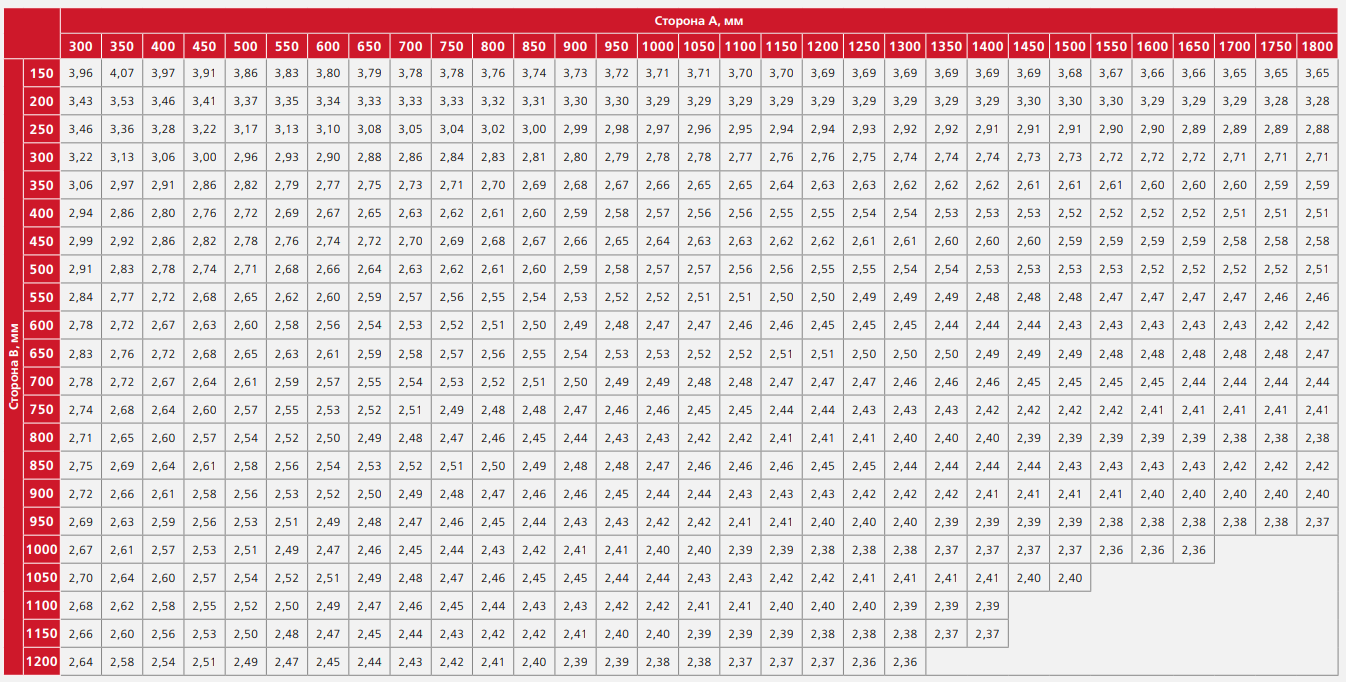

Коэффициент местного сопротивления клапанов КПП-60-НО(СЛ)-АХВХ150(БФСУ)-… при установке в перегородке

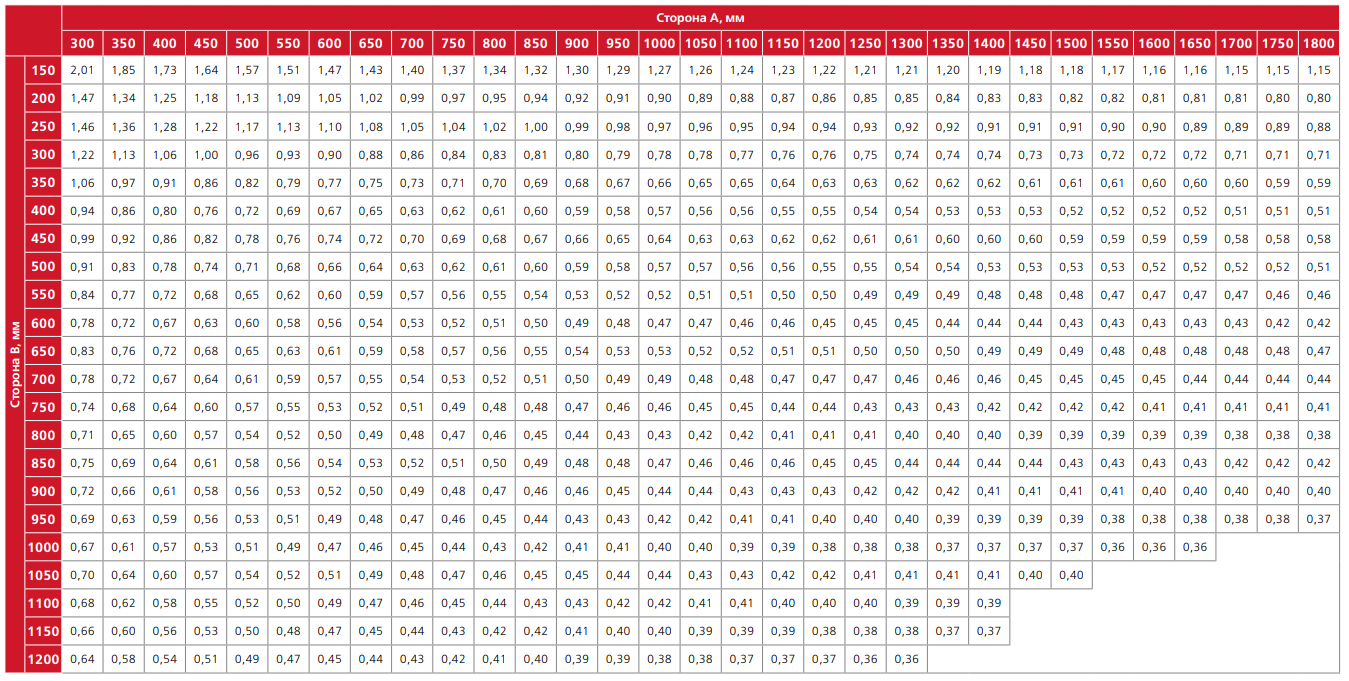

Коэффициент местного сопротивления клапанов КПП-60-НО(СЛ)-АХВХ150(БФСУ)-… при установке в воздуховод

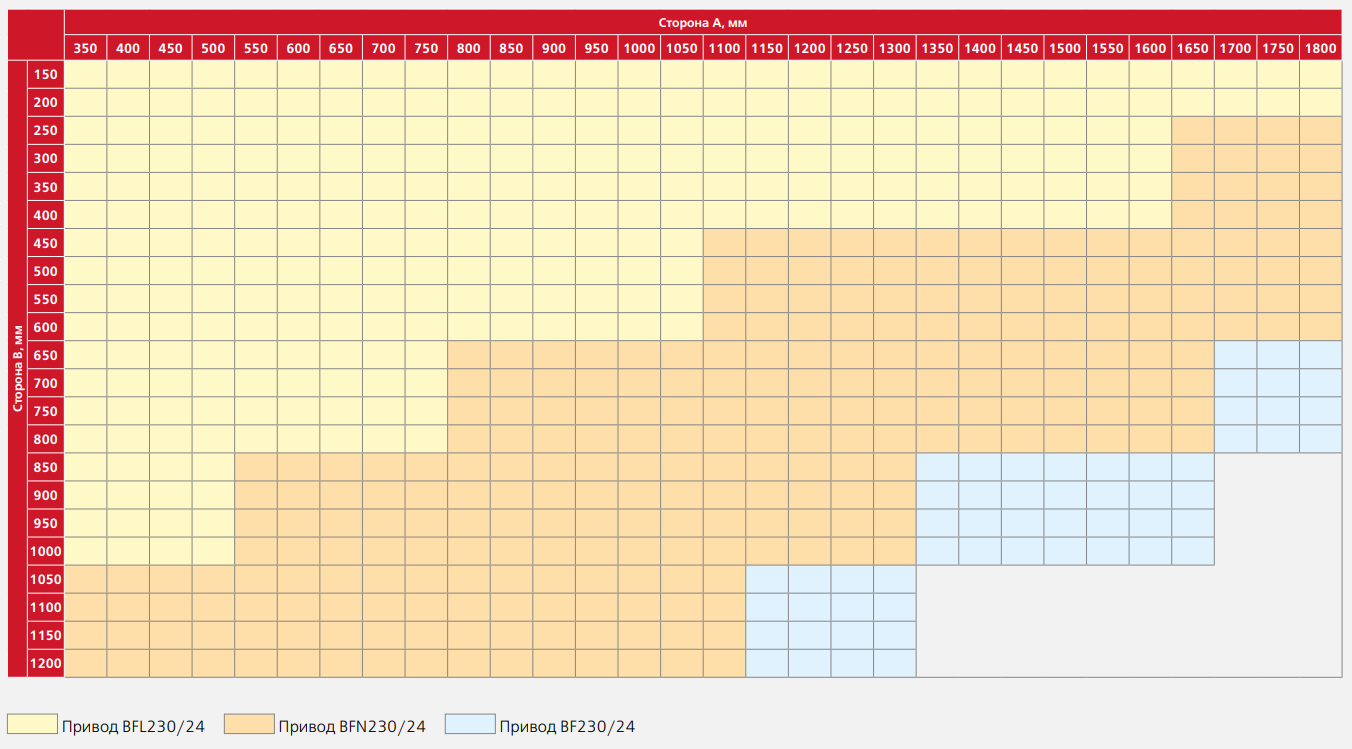

Применяемость приводов Belimo на клапанах КПП-60-НО(СЛ)-АХВХ150(БФСУ)-…

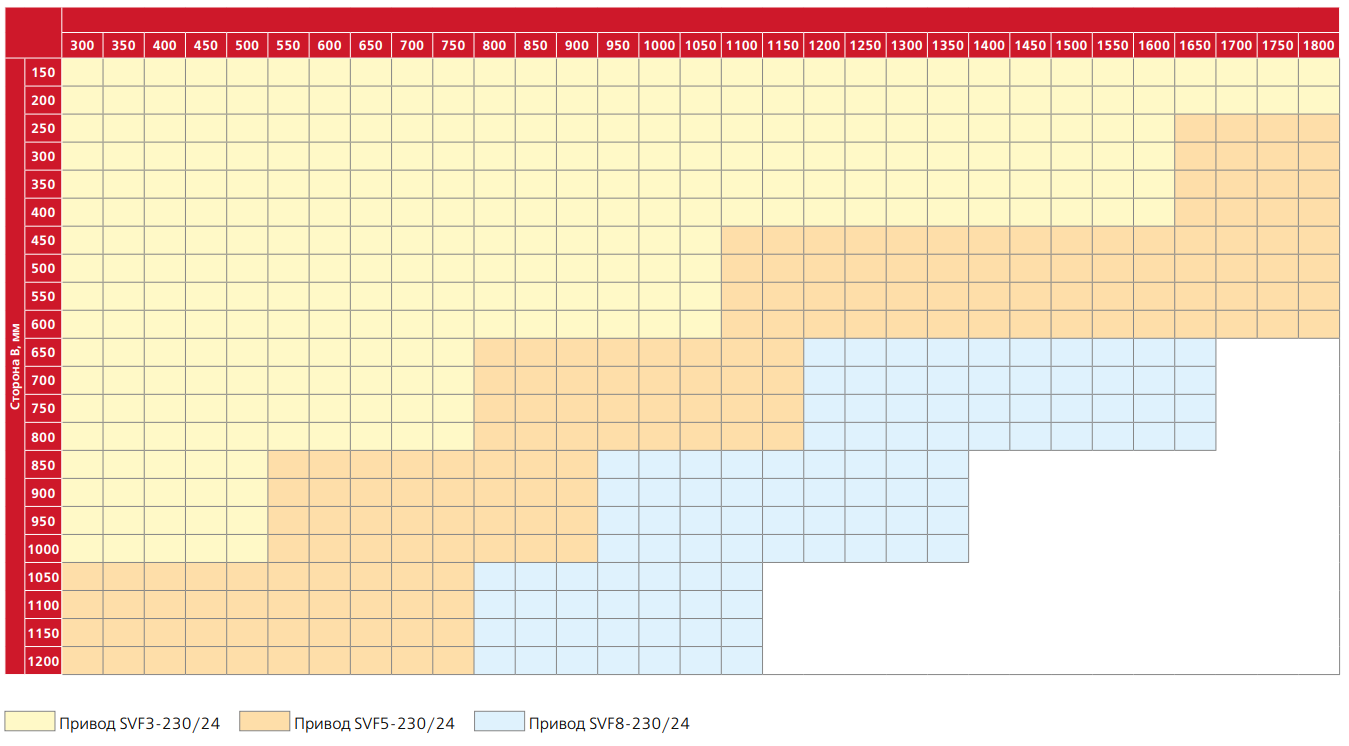

Применяемость приводов Sigmavent на клапанах КПП-60-НО(СЛ)-АХВХ150(БФСУ)-…

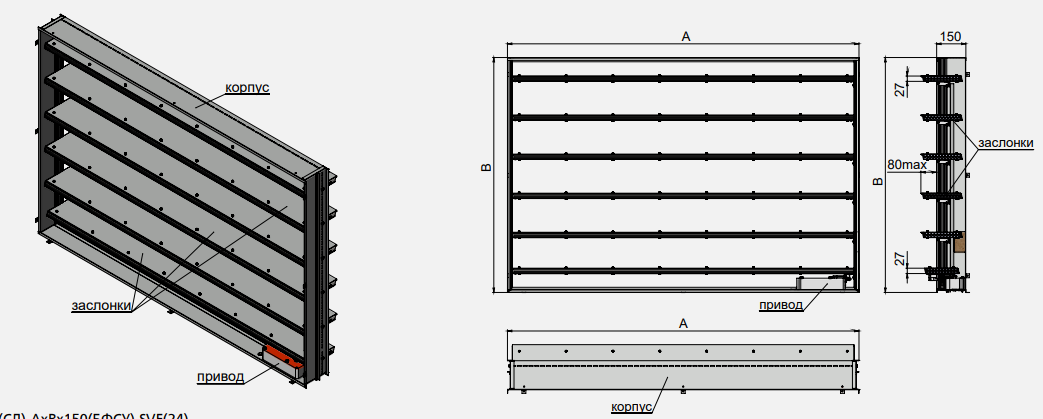

Установка клапанов КПП-60-НО(СЛ)-АХВХ150(БФСУ)-…

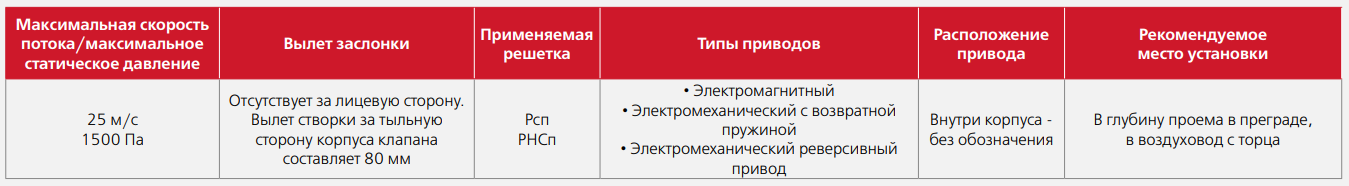

Вылет заслонок: В открытом положении заслонки остаются в пределах габарита 220 мм.

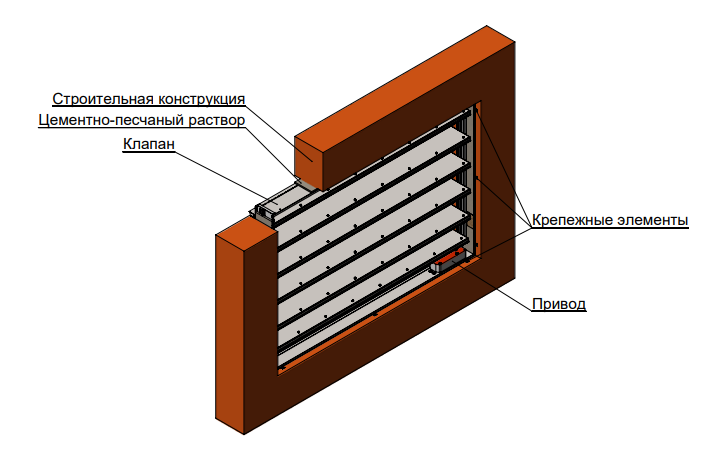

Монтаж: Клапан модели 60-НО(СЛ)-АхВх150(БФСУ) устанавливается в проем строительной конструкции.
Пространственная ориентация: Ориентация клапана может быть произвольной, при условии обеспечения свободного доступа к приводу для обслуживания.
Огнестойкость: Противопожарный клапан должен устанавливаться в проемах строительных конструкций с нормируемым пределом огнестойкости. Все зазоры между клапаном и ограждающими конструкциями необходимо заделывать цементно-песчаным раствором.
Крепеж: Клапан крепится через отверстия диаметром 6,5 мм в проушинах. Количество крепежных отверстий зависит от типоразмера клапана. Для крепления можно использовать дюбели с головкой диаметром более 6,5 мм. Длину крепежных элементов следует подбирать в зависимости от зазоров между клапаном и проемом.
Контроль геометрии: При монтаже необходимо следить за геометрией корпуса клапана. Не допускаются перекосы или изменения плоскостности, которые могут повлиять на работоспособность клапана
Структура обозначения клапанов
AxBхL - типоразмер клапана с прямоугольным корпусом
ØD - типоразмер клапана с цилиндрическим корпусом. Для подсоединяемых клапанов – соответствует типоразмеру подсоединяемого воздуховода, для устанавливаемых в проем - размеру проема.
| А, мм | размер параллельный оси вращения заслонки |
| В, мм | размер перпендикулярный оси вращения заслонки |
| L | длина корпуса, отличающаяся от базовой модификации исполнения |
| D | диаметр воздуховода с ниппельным подсоединением |
| D (фл) | диаметр воздуховода с фланцевым подсоединением |
По всей России и странам СНГ
Организуем доставку продукции по всей России, включая Казахстан и другие страны СНГ. Работаем с проверенными перевозчиками: «Деловые Линии», СДЭК, ТК «ПЭК», «Байкал-Сервис» и другими. Поставка осуществляется при наличии товара на складе и подтверждении оплаты.
• Без обозначения - базовая модель (прямоугольный или цилиндрический корпус, одностворчатый, возможно подсоединение к воздуховоду, глубина корпуса 320мм (400мм для цилиндрического с ниппельным подсоединением или 380мм с фланцевым), со смотровым люком, привод снаружи смещен относительно оси заслонки, вылет заслонки не регламентируется).
| (У) |
то же, с приводом без смещения относительно оси заслонки |
| (КС)-АхВ |
возможно подсоединение к воздуховоду, глубина корпуса 220мм, без смотрового люка, одностворчатый, типоразмера АхВ, без вылета заслонки за лицевую сторону корпуса клапана, привод внутри или снаружи |
| (КС)-АхВх150 |
то же, глубина корпуса 150мм |
| (КЛ)-АхВ |
возможно подсоединение к воздуховоду, глубина корпуса 220мм, габарит при открытых заслонках 220мм, без смотрового люка, многостворчатый, без вылета заслонки за пределы корпуса клапана, привод снаружи или внутри |
| (КЛ)-АхВх150 |
то же, глубина корпуса 150мм |
| (С)-АхВ | возможен монтаж в проем до фланца, глубина корпуса 220мм, без смотрового люка, одностворчатый, типоразмера АхВ (посадочный размер), без вылета заслонки за лицевую сторону корпуса клапана, привод внутри |
| (С)-АхВх150 |
то же, глубина корпуса 150мм |
| (С)-АхВх150(БФСУ) |
то же, без фланцев, возможен монтаж в глубине проема, крепится за специальные проушины внутри проема или воздуховода |
| (СЛ)-АхВ |
возможен монтаж в проем до фланца, глубина корпуса 220мм, габарит при открытых заслонках 220мм, без смотрового люка, многостворчатый, привод внутри. Вылет заслонок за пределы корпуса клапана отсутствует |
| (СЛ)-АхВх150 |
то же, глубина корпуса 150мм |
| (СЛ)-АхВх150(БФСУ) |
то же, без фланцев, возможен монтаж в глубине проема, крепится за специальные проушины внутри проема или воздуховода |
Расположение привода
| А) | Для подсоединяемых со смотровым люком- снаружи |
| Б) | Для устанавливаемых в проем – внутри |
| СН | привод снаружи |
| ВН | привод внутри |
Применяемый привод
| ЭМ |
электромагнитный привод на площадке. Может устанавливаться как внутри (кроме многостворчатых клапанов), так и снаружи корпуса клапана |
| ЭМП |
электромагнитный привод на стойке. Может устанавливаться только внутри корпуса клапана |
| BM |
электромеханический привод с возвратной пружиной Belimo |
| ВЕ |
электромеханический реверсивный привод Belimo |
| SVF |
электромеханический привод с возвратной пружиной Sigmavent |
| SVE |
электромеханический реверсивный привод Sigmavent |
Напряжение питания привода
| (220) |
220В, 50 Гц. |
| (24) |
24В постоянного или переменного (50Гц) тока. Род тока указывается для электромагнитов |
| (12) |
12В постоянного тока |
Дополнительный функционал клапана
| ВЗ |
взрывозащищенное исполнение |
| Мс |
морозостойкое исполнение, с одинаковым температурным режимом без образования конденсата с обеих сторон заслонк |
| к |
комплектация клеммной колодкой |
| Кк |
комплектация клеммной коробкой с клеммной колодкой |
| Тд |
комплектация тепловым датчиком (устанавливается на приводы с возвратной пружиной) |
| Тдк |
комплектация тепловым датчиком с кнопкой (устанавливается на приводы с возвратной пружиной) |
| ПО |
периметральный обогрев клапана, греющий кабель по периметру корпуса клапана |
| Об |
обогрев привода клапана при помощи саморегулирующегося греющего кабеля с его установкой в специальном теплоизолированном кожухе |
| ПИ |
специализированная антивандальная защита привода (устанавливается по согласованию) |
Плоскость установки клапана
| Г |
горизонтальная (потолок) |
| ВГ |
плоскость установки вертикальная (стена), ось вращения горизонтальная |
| ВВ |
плоскость установки вертикальная, ось вращения вертикальная |
