Радиальный вентилятор ВР 100-45 №3,15

Конструктивное исполнение лопаток рабочего колеса: загнутые вперед Конструктивное исполнение корпуса: спиральный поворотный одностороннего всасывания Количество лопаток рабочего колеса: 6

Посмотреть весь модельный ряд

Вентилятор пылевой ВР 100-45 №3,15 радиального типа среднего давления с односторонним всасыванием изготавливается по 1-й конструктивной схеме (соединение рабочего колеса с двигателем напрямую). Рабочая среда – воздух и химически нейтральные газовоздушные смеси с запыленностью не более 0,6 кг/м³ и предельной температурой до +80°C. Пылевой вентилятор ВР 100-45 №3,15 применяется в системах вентиляции общеобменного типа и в составе различных технологических систем: аспирации, пневмотранспортировки сыпучих материалов с мелкодисперсной фракцией, на производстве железобетонных изделий, в черной и цветной металлургии, на лесопилках, а также на металло- и деревообрабатывающих предприятиях и других промышленных установках.

Доставка

По всей России и странам СНГ
Организуем доставку продукции по всей России, включая Казахстан и другие страны СНГ. Работаем с проверенными перевозчиками: «Деловые Линии», СДЭК, ТК «ПЭК», «Байкал-Сервис» и другими. Поставка осуществляется при наличии товара на складе и подтверждении оплаты.

2,5 3,15 4 5 6,3 8 10 12,5

Исполнение 1

• Технические характеристики
• Аэродинамические характеристики
• Габаритные и присоединительные размеры
• Акустические характеристики



Технические характеристики Вентиляторы пылевые ВР 100-45 №3,15 , исполнение 1

Характеристики электродвигателя				Характеристики вентилятора при  ρ = 1.2 кг/м3					Виброизоляторы		Виброизоляторы для Ex исп
Скорость вращения, об/мин.	Номи-нальная мощность, кВт	Номи-нальный ток при 380В   (50 Гц), А	Тип электро-двигателя *	Производи-тельность Q min, тыс. м3/ч	Производи-тельность Q max, тыс. м3/ч	Полное даление Pv min, Па	Полное давление Pv maх, Па	Масса вентиля-тора, кг	Марка	Количество в комплекте	Марка	Количество в комплекте
3 000	2,2	4,85	80В2	1,5	2,75	1650	1800	58	ДО-38	4	ВР 201	4
3 000	3	6,34	90L2	1,5	3,5	1350	1800	64	ДО-38	4	ВР 201	4

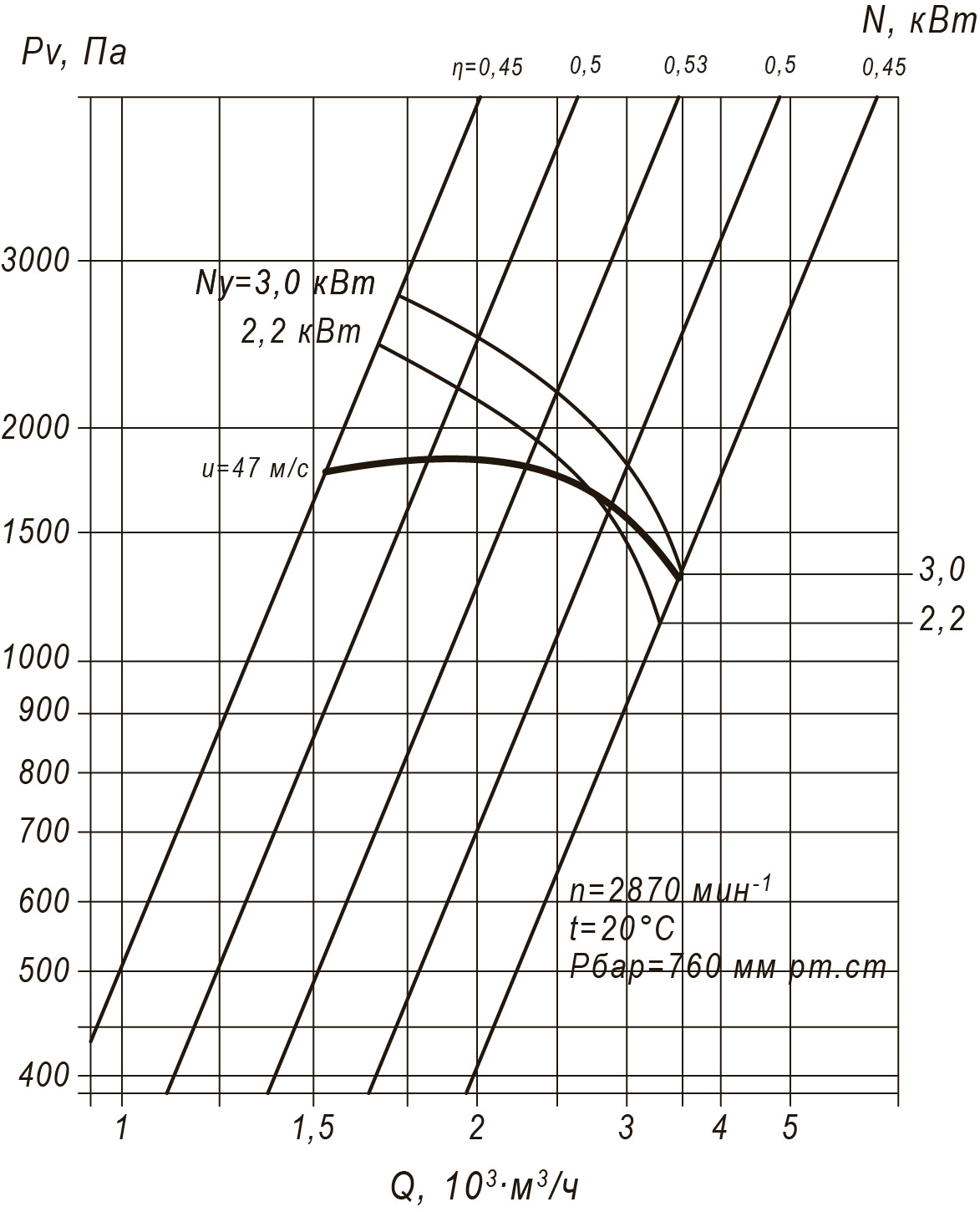

Аэродинамические характеристики радиального вентилятора ВР 100-45 №3,15 Исполнение 1

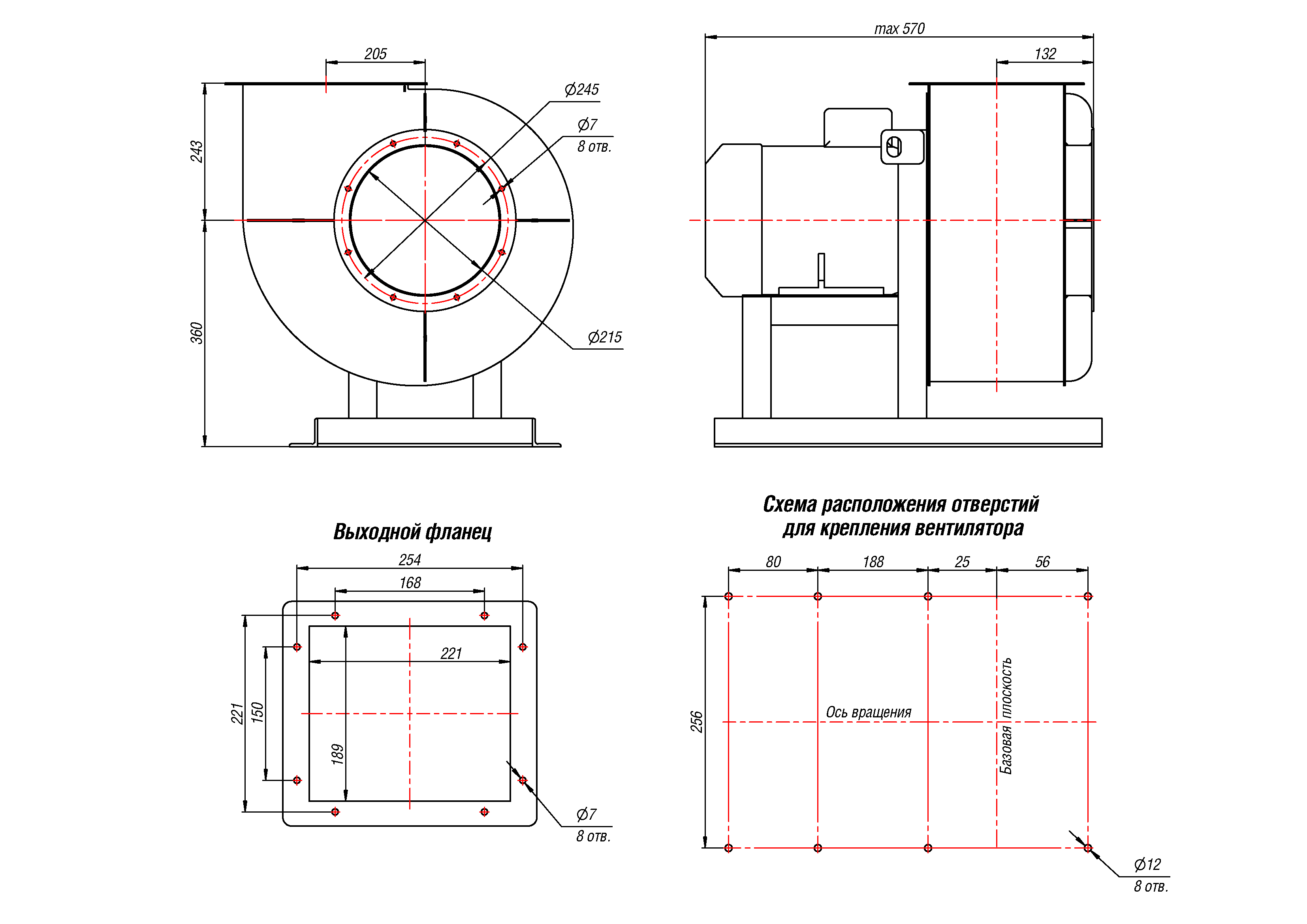

Габаритные и присоединительные размеры радиального вентилятора ВР 100-45 №3,15, Исполнение 1

Габаритные и присоединительные размеры радиального вентилятора ВР 100-45 №3,15 Исполнение 1, зависящие от положения корпуса

ПР0°/Л0°				ПР45°/Л45°				ПР90°/Л90°
B, мм	B1, мм	H1, мм	H2, мм	B, мм	B1, мм	H1, мм	H2, мм	B, мм	B1, мм	H1, мм	H2, мм
595	247	603	243	530	230	782	418	525	283	712	348



ПР135°/Л135°				ПР270°/Л270°				ПР315°/Л315°
B, мм	B1, мм	H1, мм	H2, мм	B, мм	B1, мм	H1, мм	H2, мм	B, мм	B1, мм	H1, мм	H2, мм
683	265	663	300	526	243	612	248	683	418	594	230



Акустические характеристики радиального вентилятора ВР 100-45 №3,15, Исполнение 1

	Значение Lpi в октавных полосах f, Гц
Частота вращения, об/мин	63	125	250	500	1000	2000	4000	8000	Lpa, дБА
3000	87	90	95	100	102	98	96	91	105
