Вентилятор пылевой ВР 140-40 №5 радиального среднего давления с односторонним всасыванием изготавливается по первой конструктивной схеме (прямое соединение рабочего колеса с двигателем) и пятой схеме (соединение рабочего колеса с двигателем посредством ременной передачи). Рабочая среда – воздух и химически нейтральные газовоздушные смеси с запыленностью не более 0,6 кг/м³.
Пылевой вентилятор ВР 140-40 №5 используется в системах вентиляции общеобменного типа и в составе различных технологических систем, таких как аспирация воздуха, пневмотранспортные линии, дерево- и металлообрабатывающие цеха для удаления опилок и стружки, цеха по производству изделий из железобетона, металлургические цеха и другие промышленные предприятия.
По всей России и странам СНГ
Организуем доставку продукции по всей России, включая Казахстан и другие страны СНГ. Работаем с проверенными перевозчиками: «Деловые Линии», СДЭК, ТК «ПЭК», «Байкал-Сервис» и другими. Поставка осуществляется при наличии товара на складе и подтверждении оплаты.
Основные выпускаемые типоразмеры
Исполнение 1
- Технические характеристики
- Аэродинамические характеристики
- Габаритные и присоединительные размеры
- Акустические характеристики
Технические характеристики Вентиляторы пылевые ВР 140-40 №5 , исполнение 1
| Характеристики электродвигателя | Характеристики вентилятора при ρ = 1.2 кг/м3 | Виброизоляторы | Виброизоляторы для Ех исп. | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Скорость вращения, об/мин. | Ном. мощность, кВт | Ном. ток при 380В,А | Тип эл. двигателя * | Производ. Q min, м3/ч | Производ. Q max, м3/ч | Полное даление Pv min, Па | Полное давление Pv maх, Па | Масса вентилятора, кг | Марка | Кол-во в комплекте | Марка | Кол-во в комплекте |
| 1500 | 3 | 6,7 | 100S4 | 1655 | 5524 | 676 | 985 | 98 | ДО-40 | 4 | ВР-201 | 4 |
| 3000 | 15 | 28,8 | 160S2 | 3450 | 7295 | 3657 | 4308 | 168 | ДО-41 | ВР-202 | ||
| 18,5 | 34,7 | 160M2 | 3450 | 9295 | 3314 | 4308 | 175 | |||||
| 22 | 41 | 180S2 | 3450 | 10967 | 3049 | 4308 | 236 | ДО-42 | ВР-203 | |||
| 30 | 55,4 | 180M2 | 3450 | 11557 | 2972 | 4308 | 253 | |||||
Аэродинамические характеристики радиального вентилятора ВР 140-40 №5 Исполнение 1

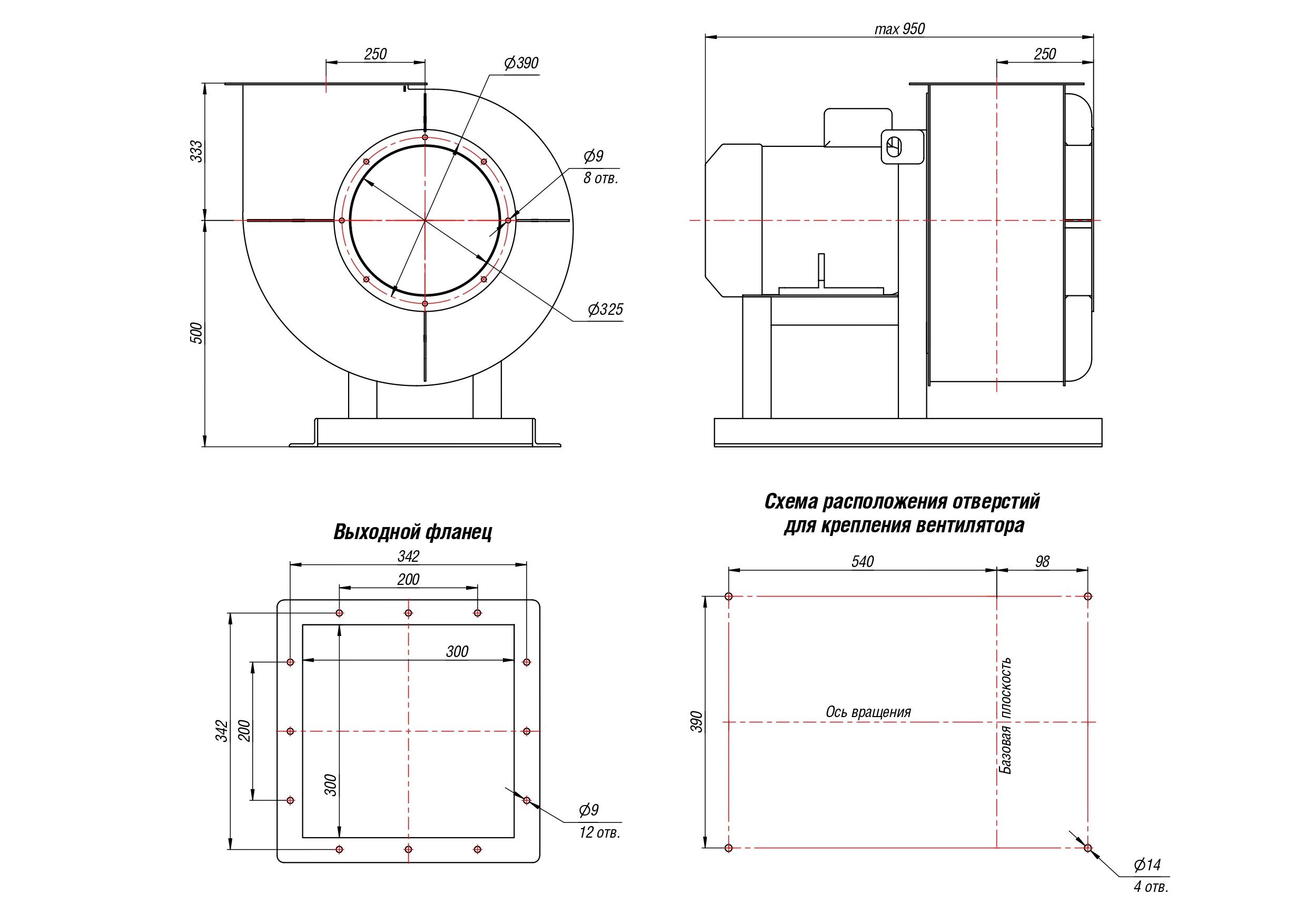

Габаритные и присоединительные размеры радиального вентилятора ВР 140-40 №5, Исполнение 1
Габаритные и присоединительные размеры радиального вентилятора ВР 140-40 №5 Исполнение 1, зависящие от положения корпуса
| ПР0°/Л0° | ПР45°/Л45° | ПР90°/Л90° | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| B, мм | B1, мм | H1, мм | H2, мм | B, мм | B1, мм | H1, мм | H2, мм | B, мм | B1, мм | H1, мм | H2, мм |
| 773 | 332 | 833 | 333 | 700 | 315 | 1047 | 547 | 700 | 367 | 940 | 440 |
| ПР135°/Л135° | ПР270°/Л270° | ПР315°/Л315° | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| B, мм | B1, мм | H1, мм | H2, мм | B, мм | B1, мм | H1, мм | H2, мм | B, мм | B1, мм | H1, мм | H2, мм |
| 896 | 350 | 885 | 385 | 700 | 333 | 832 | 332 | 896 | 547 | 815 | 315 |
Акустические характеристики радиального вентилятора ВР 140-40 №5, Исполнение 1
| Значение Lpi в октавных полосах f, Гц | |||||||||
|---|---|---|---|---|---|---|---|---|---|
| Частота вращения, об/мин | 63 | 125 | 250 | 500 | 1000 | 2000 | 4000 | 8000 | Lpa, дБА |
| 1500 | 80 | 83 | 90 | 101 | 89 | 86 | 82 | 78 | 98 |
| 3000 | 91 | 94 | 99 | 103 | 104 | 100 | 98 | 93 | 108 |
Отправить заявку
Связаться с менеджером
Исполнение 5
- Технические характеристики
- Аэродинамические характеристики
- Габаритные и присоединительные размеры
- Акустические характеристики
Технические характеристики Вентиляторы пылевые ВР 140-40 №5 , исполнение 5
| Характеристики электродвигателя | Характеристики вентилятора при ρ = 1.2 кг/м3 | Виброизоляторы | Виброизоляторы для Ех исп. | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Скорость вращения, об/мин. | Ном. мощность, кВт | Ном. ток при 380В,А | Тип эл. двигателя * | Производ. Q min, м3/ч | Производ. Q max, м3/ч | Полное даление Pv min, Па | Полное давление Pv maх, Па | Масса вентилятора, кг | Марка | Кол-во в комплекте | Марка | Кол-во в комплекте |
| 1810 | 5,5 | 11,7 | 112M4 | 2180 | 7126 | 1127 | 1639 | 171 | ДО-41 | 4 | ВР-202 | 4 |
| 2030 | 7,5 | 15,6 | 132S4 | 2392 | 7850 | 1420 | 2062 | 198 | ||||
| 2285 | 11 | 22,5 | 132M4 | 2693 | 8996 | 1796 | 2613 | 207 | ВР-203 | |||
| 2575 | 15 | 30,1 | 160S4 | 3029 | 9800 | 2300 | 3306 | 228 | 6 | |||
| 2700 | 18,5 | 34,7 | 160М2 | 3200 | 10600 | 2500 | 3650 | 228 | ||||

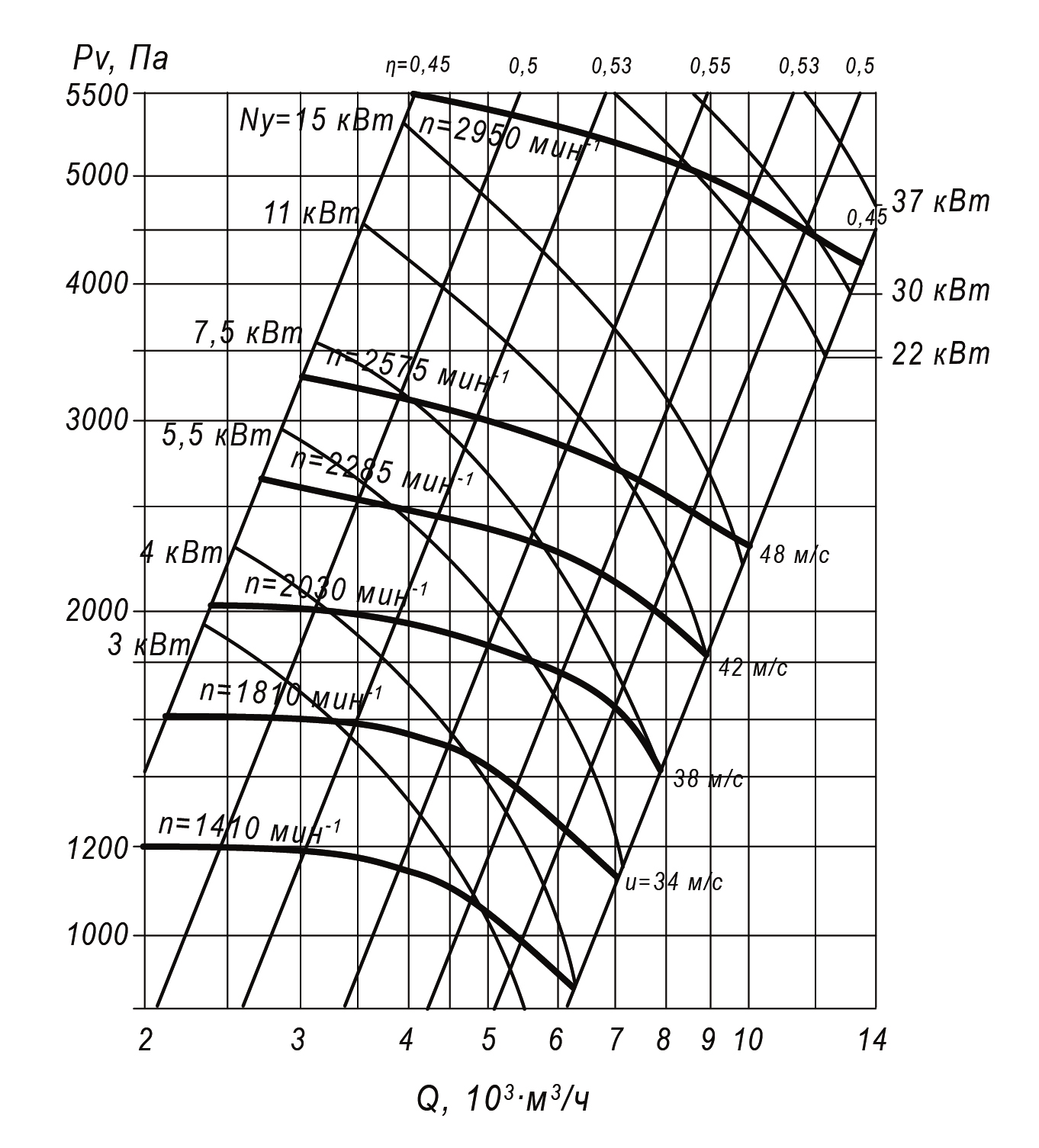

Аэродинамические характеристики радиального вентилятора ВР 140-40 №5 Исполнение 5

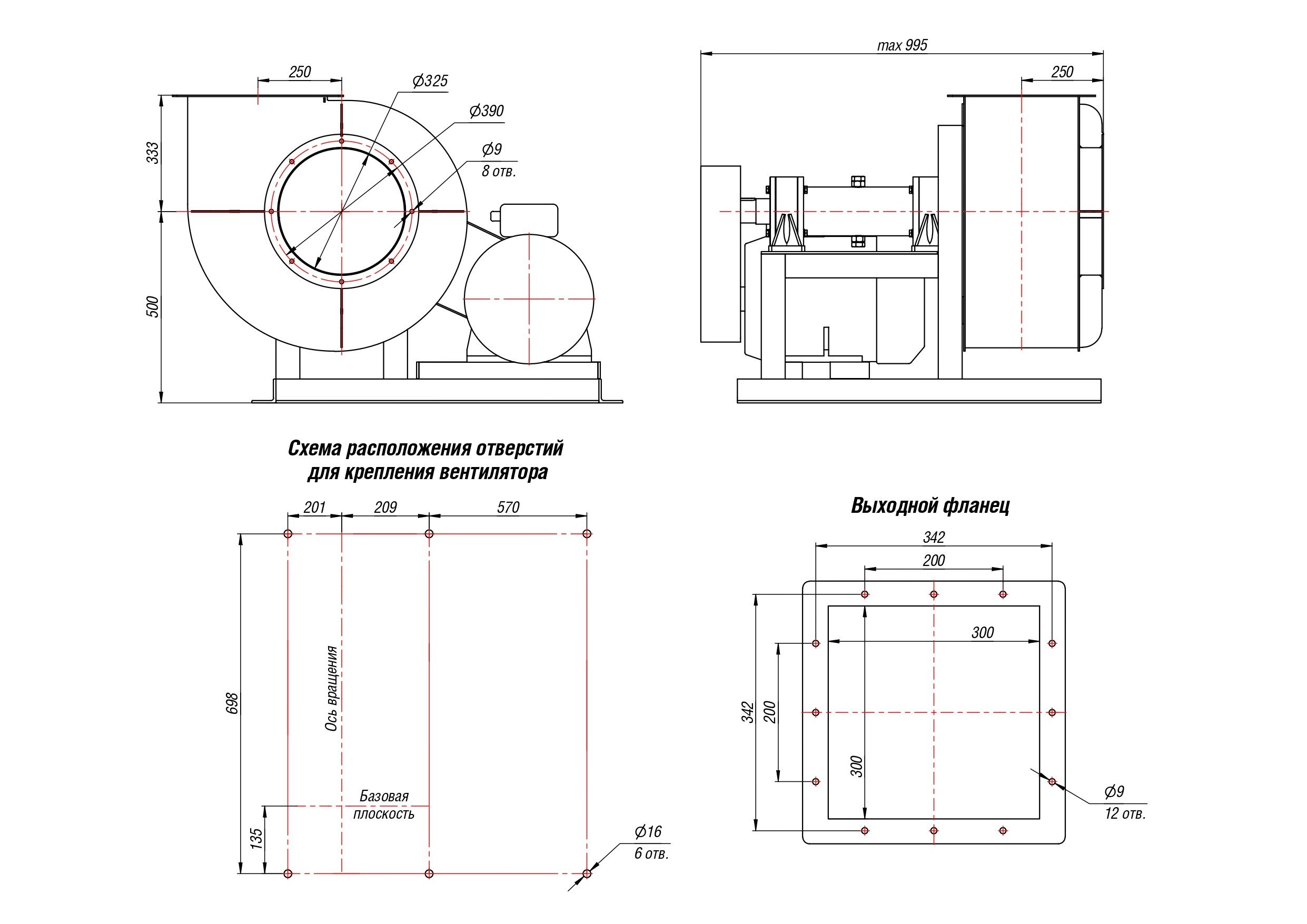

Габаритные и присоединительные размеры радиального вентилятора ВР 140-40 №5, Исполнение 5
Габаритные и присоединительные размеры радиального вентилятора ВР 140-40 №5, Исполнение 5, зависящие от положения корпуса
| ПР0°/Л0° | ПР45°/Л45° | ПР90°/Л90° | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| B, мм | B1, мм | H1, мм | H2, мм | B, мм | B1, мм | H1, мм | H2, мм | B, мм | B1, мм | H1, мм | H2, мм |
| 1237 | 440 | 833 | 333 | 1182 | 385 | 1047 | 547 | 1165 | 367 | 940 | 440 |
| ПР135°/Л135° | ПР270°/Л270° | ПР315°/Л315° | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| B, мм | B1, мм | H1, мм | H2, мм | B, мм | B1, мм | H1, мм | H2, мм | B, мм | B1, мм | H1, мм | H2, мм |
| - | - | - | - | 1130 | 333 | 832 | 332 | 1344 | 547 | 815 | 315 |
Акустические характеристики радиального вентилятора ВР 140-40 №5, Исполнение 5
| Значение Lpi в октавных полосах f, Гц | |||||||||
|---|---|---|---|---|---|---|---|---|---|
| Частота вращения, об/мин | 63 | 125 | 250 | 500 | 1000 | 2000 | 4000 | 8000 | Lpa, дБА |
| 1810 | 84 | 87 | 94 | 105 | 93 | 90 | 86 | 82 | 103 |
| 2030 | 87 | 90 | 97 | 108 | 96 | 93 | 89 | 85 | 106 |
| 2285 | 90 | 93 | 100 | 111 | 99 | 96 | 92 | 88 | 109 |
| 2575 | 93 | 96 | 103 | 114 | 102 | 99 | 95 | 91 | 112 |
