Радиальный вентилятор ВР 140-15 №5,6

Радиальный вентилятор ВР 140-15 №5,6 высокого давления производится по первой конструктивной схеме, при которой рабочее колесо напрямую соединено с двигателем. Эти вентиляторы применяются в системах приточной и вытяжной вентиляции, воздушного отопления и кондиционирования, а также в составе различного технологического оборудования. Максимально допустимая температура рабочей среды составляет до +80°С для общепромышленного исполнения и до +200°С для теплостойкого исполнения. Допускается наличие пыли и твердых примесей в рабочей среде до 100 мг/м³.

Доставка

По всей России и странам СНГ
Организуем доставку продукции по всей России, включая Казахстан и другие страны СНГ. Работаем с проверенными перевозчиками: «Деловые Линии», СДЭК, ТК «ПЭК», «Байкал-Сервис» и другими. Поставка осуществляется при наличии товара на складе и подтверждении оплаты.

4,0 4,5 5,0 5,6 6,3 7,1 8,0 9,0 10,0 12,5

Исполнение 1

• Технические характеристики
• Аэродинамические характеристики
• Габаритные и присоединительные размеры
• Акустические характеристики

Технические характеристики Радиальные вентиляторы ВР 140-15 №5,6 , исполнение 1

Характеристики электродвигателя				Характеристики вентилятора при  ρ = 1.2 кг/м3					Виброизоляторы		Виброизоляторы для Ex исп
Скорость вращения, об/мин.	Номи-нальная мощность, кВт	Номи-нальный ток при 380В   (50 Гц), А	Тип электро-двигателя *	Производи-тельность Q min, м3/сек	Производи-тельность Q max, м3/сек	Полное даление Pv min, Па	Полное давление Pv maх, Па	Масса вентиля-тора, кг	Марка	Количество в комплекте	Марка	Количество в комплекте
1 500	0,55	1,6	71А4	0,11	0,29	1000	1550	115	ДО-41	4	ВР 203	6
3 000	4	8,2	100S2	0,23	0,6	4300	6400	140	ДО-41	4	ВР 203	6

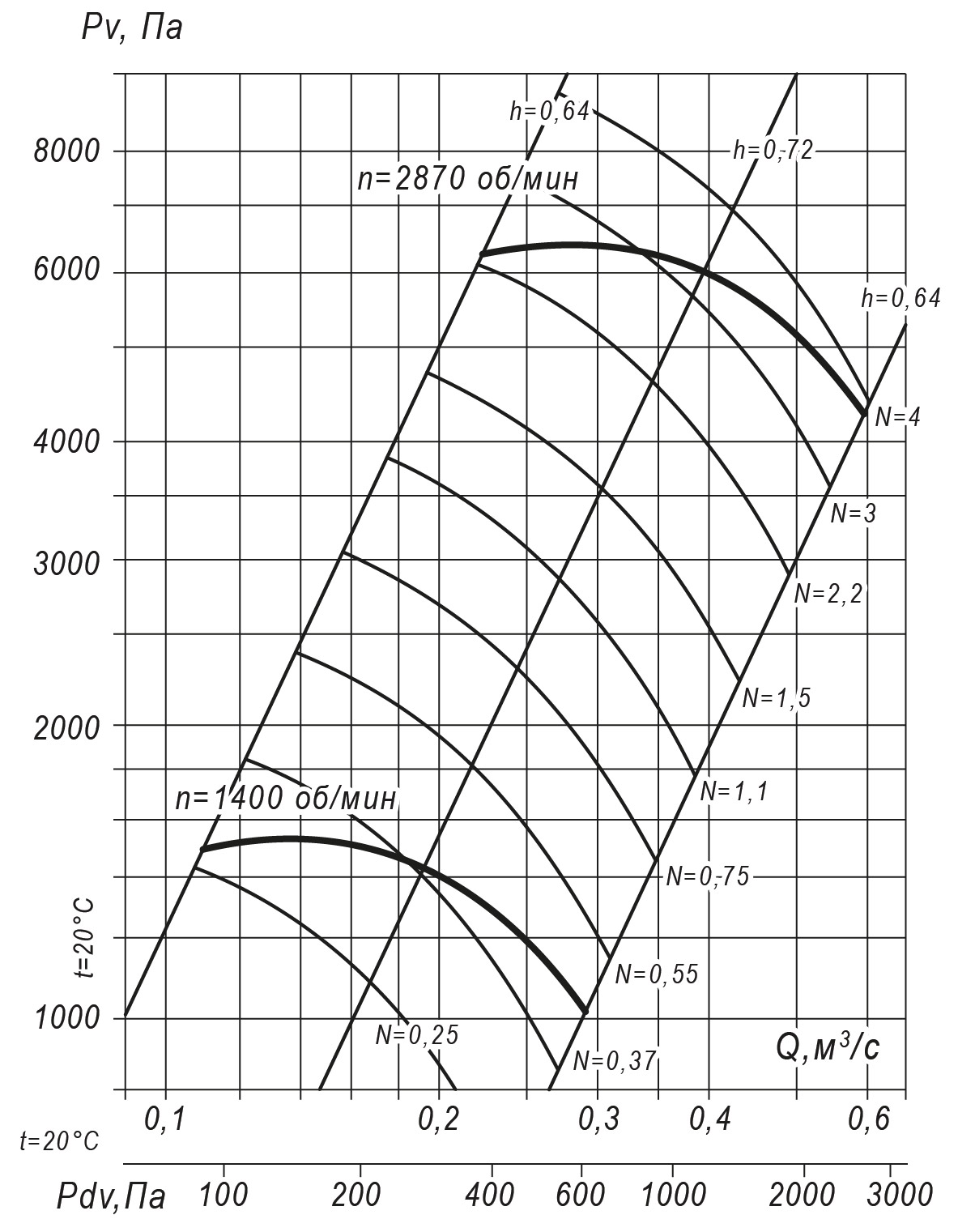

Аэродинамические характеристики радиального вентилятора ВР 140-15 №5,6, Исполнение 1

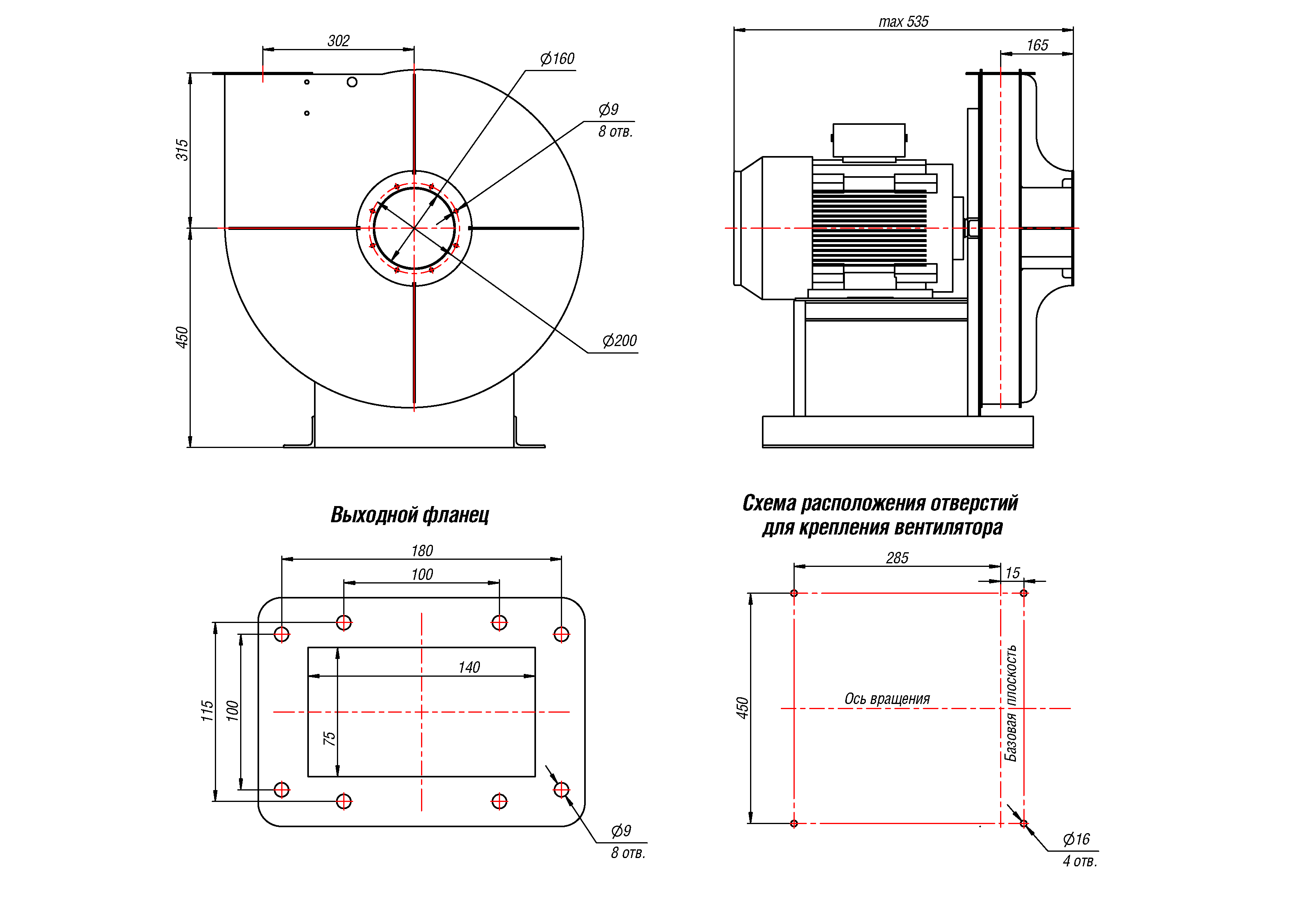

Габаритные и присоединительные размеры радиального вентилятора ВР 140-15 №5,6, Исполнение 1

Габаритные и присоединительные размеры радиального вентилятора ВР 140-15 №5,6, Исполнение 1, зависящие от положения корпуса

ПР0°/Л0°				ПР45°/Л45°				ПР90°/Л90°
B, мм	B1, мм	H1, мм	H2, мм	B, мм	B1, мм	H1, мм	H2, мм	B, мм	B1, мм	H1, мм	H2, мм
742	335	765	315	693	324	960	510	673	358	857	407



ПР135°/Л135°				ПР270°/Л270°				ПР315°/Л315°
B, мм	B1, мм	H1, мм	H2, мм	B, мм	B1, мм	H1, мм	H2, мм	B, мм	B1, мм	H1, мм	H2, мм
857	346	820	370	673	315	785	335	857	510	774	324



Акустические характеристики радиального вентилятора ВР 140-15 №5,6, Исполнение 1

	Значение Lpi в октавных полосах f, Гц
Частота вращения, об/мин	63	125	250	500	1000	2000	4000	8000	Lpa, дБА
1500	78	85	84	85	84	83	81	77	92
3000	95	102	101	102	101	100	98	94	109
