Основные выпускаемые типоразмеры
4,0 5,0 6,3 7,1 8,0 9,0 10,0 11,2 12,5 16,0 20,0
Назначение
Вентиляторы ВО 13-284-10,0 предназначены для создания искусственной тяги в вентиляционных системах, системах дымоудаления, а также для других производственных и санитарно-гигиенических задач. Применяются в стационарных вентиляционных системах, кондиционировании, отоплении, противопожарных и противодымных системах зданий и сооружений, за исключением объектов категорий А и Б.
Технические характеристики ВО 13-284-10,0
| Исполнение 121 | Типоразмер двигателя | Установочная мощность, кВт | Частота вращения РК, об/мин | Производительность, м3/с | Полное давление, Па |
Масса, кг |
| 4/15°- 10 | 100L6 | 2,2 | 1000 | 2,6-7,2 | 145-60 | 170 |
| 4/20°- 10 | 100L6 | 2,2 | 1000 | 3,7-8,5 | 165-90 | 170 |
| 4/25°- 10 | 100L6 | 2,2 | 1000 | 5,4-9,8 | 170-120 | 170 |
| 4/15°- 10 | 100S4 | 3 | 1500 | 4,0-11,0 | 340-145 | 165 |
| 4/20°- 10 | 112M4 | 5,5 | 1500 | 5,8-13,1 | 385-210 | 185 |
| 4/25°- 10 | 132S4 | 7,5 | 1500 | 8,5-15,3 | 420-290 | 205 |
| 4/30°- 10 | 132M4 | 11 | 1500 | 11,7-17,1 | 435-370 | 225 |
| 6/15°- 10 | 100L6 | 2,2 | 1000 | 3,0-7,6 | 190-70 | 170 |
| 6/20°- 10 | 100l6 | 2,2 | 1000 | 3,7-9,2 | 210-105 | 170 |
| 6/25°- 10 | 112ma6 | 3 | 1000 | 5,4-10,5 | 230-140 | 185 |
| 6/15°- 10 | 112M4 | 5,5 | 1500 | 4,6-11,7 | 450-170 | 185 |
| 6/20°- 10 | 132S4 | 7,5 | 1500 | 5,8-14,3 | 515-260 | 205 |
| 6/25°- 10 | 132M4 | 11 | 1500 | 8,5-16,4 | 555-340 | 225 |
| 6/30°- 10 | 132M4 | 11 | 1500 | 11,1-18,3 | 585-425 | 225 |
| 8/20°- 10 | 100L6 | 2,2 | 1000 | 4,2-9,5 | 240-115 | 170 |
| 8/25°- 10 | 112MA6 | 3 | 1000 | 5,2-11,2 | 270-155 | 185 |
| 8/30°- 10 | 112MB6 | 4 | 1000 | 7,5-12,2 | 275-185 | 185 |
| 8/20°- 10 | 132S4 | 7,5 | 1500 | 6,6-14,9 | 580-280 | 205 |
| 8/25°-10 | 132M4 | 11 | 1500 | 8,1-17,4 | 660-380 | 225 |
| 8/30°- 10 | 160S4 | 15 | 1500 | 11,7-19,0 | 670-450 | 315 |
| 10/20°- 10 | 112MA6 | 3 | 1000 | 4,3-9,8 | 260-120 | 185 |
| 10/25°- 10 | 112MB6 | 4 | 1000 | 5,3-11,7 | 305-165 | 185 |
| 10/30°- 10 | 112MB7 | 4 | 1000 | 7,5-12,5 | 305-196 | 185 |
| 10/20°- 10 | 132S4 | 7,5 | 1500 | 6,7-15,2 | 630-295 | 205 |
| 10/25°- 10 | 132M4 | 11 | 1500 | 8,2-18,3 | 750-405 | 225 |
| 10/30°- 10 | 160S4 | 15 | 1500 | 11,8-19,5 | 750-475 | 315 |
|
Исполнение К06 |
Типоразмер двигаеля | Установочная мощность, кВт | Частота вращения | Производительность, м3/с | Полное давление, | Масса, кг |
| 12к/25° -10 | 112МВ6 | 4 | 1000 | 4,9-8,1 | 410-165 | 185 |
| 12к/30° - 10 | 132S6 | 5,5 | 1000 | 6,0-9,7 | 435-220 | 205 |
| 12к/35° - 10 | 132М6 | 7,5 | 1000 | 7,4-11,3 | 530-325 | 225 |
| 12к/40° - 10 | 160S6 | 11 | 1000 | 8,2-12,7 | 555-390 | 315 |
| 12к/45° - 10 | 160S6 | 11 | 1000 | 9,8-14,0 | 595-475 | 315 |
| 12к/25° - 10 | 160S4 | 15 | 1500 | 7,5-12,5 | 965-385 | 315 |
| 12к/30° - 10 | 160М4 | 18,5 | 1500 | 9,2-15,0 | 1030-515 | 340 |
| 12к/35° - 10 | 180М4 | 30 | 1500 | 11,0-16,7 | 1155-710 | 375 |
| 12к/40° - 10 | 180М4 | 30 | 1500 | 12,1-18,7 | 1210-850 | 375 |
| 12к/45° - 10 | 200М4 | 37 | 1500 | 14,8-21,2 | 1365-1100 | 450 |

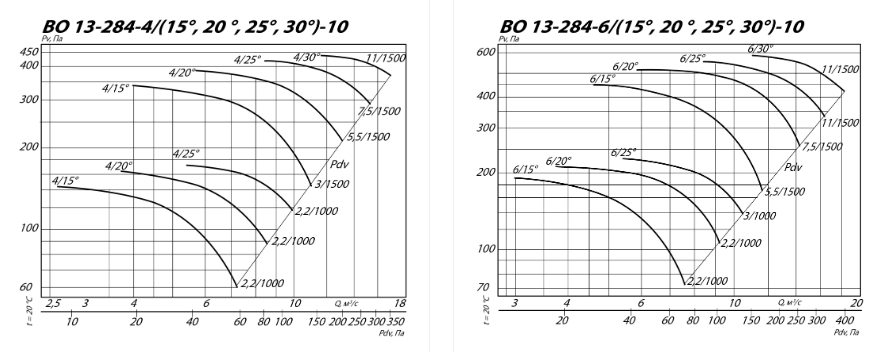

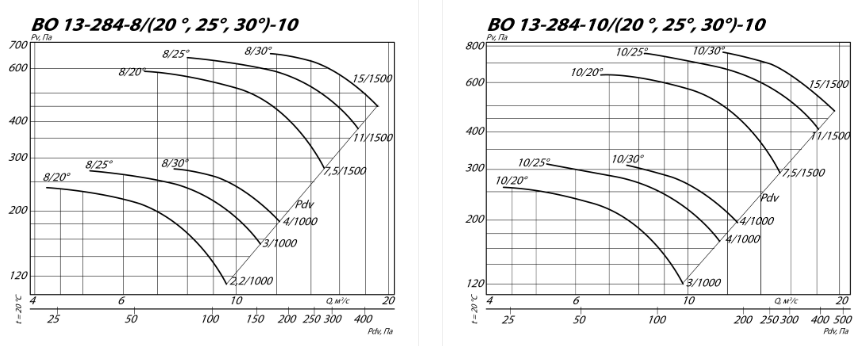

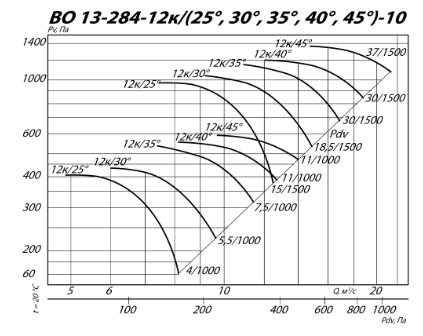

Аэродинамические характеристики ВО 13-284-10,0

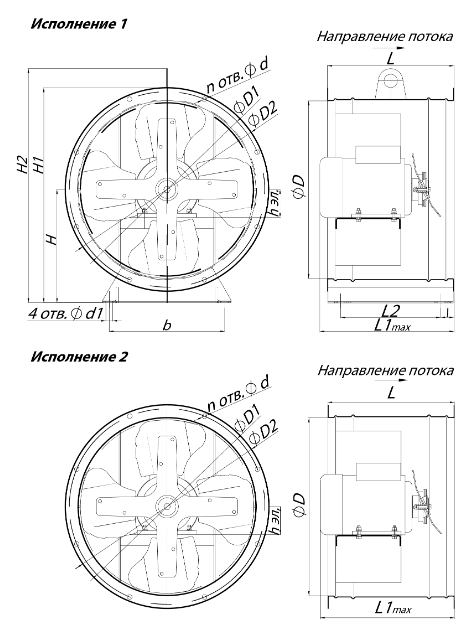

Габаритные и присоединительные размеры ВО 13-284-10,0
