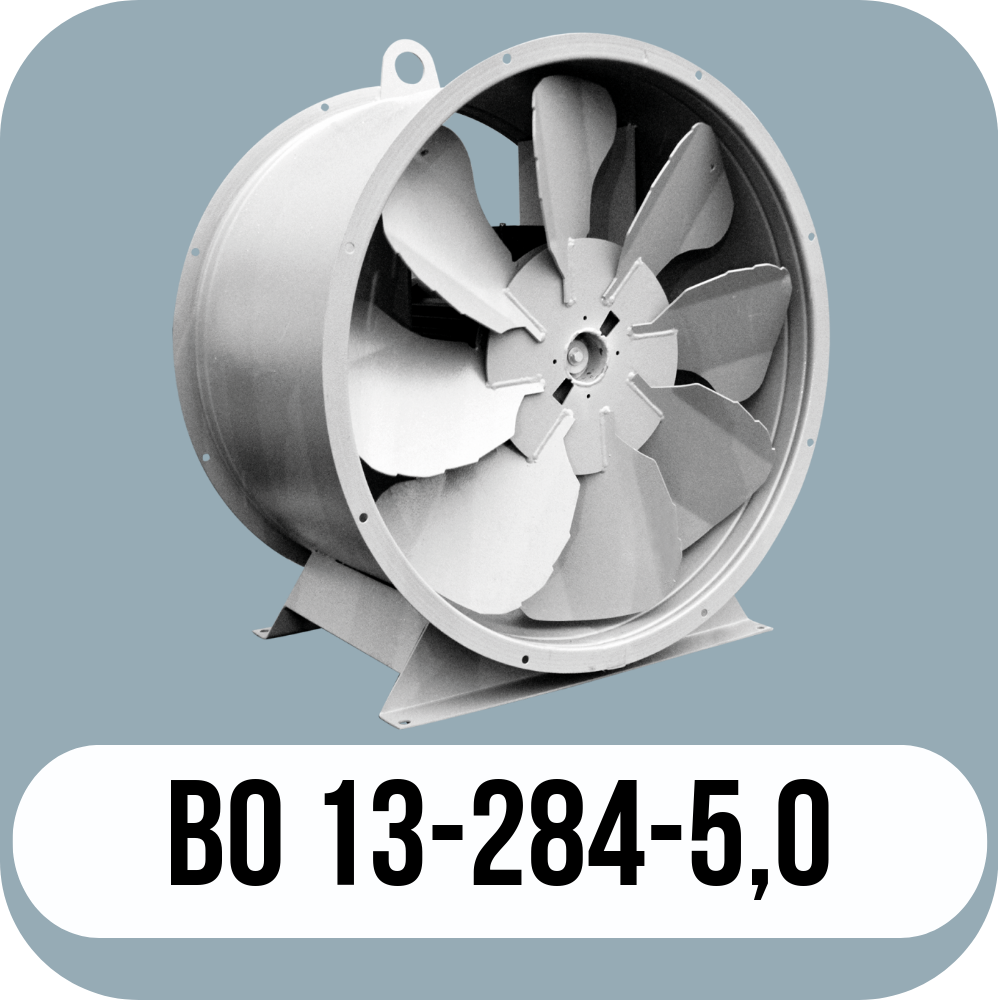

ВО 13-284-5,0

Низкого давления Одностороннего всасывания Коррозионностойкое, взрывозащищенное коррозионностойкое исполнение Количество лопаток: 4-12 Перемещаемая среда не должна содержать взрывоопасных смесей, липких материалов



Посмотреть весь модельный ряд



Основные выпускаемые типоразмеры

4,0 5,0 6,3 7,1 8,0 9,0 10,0 11,2 12,5 16,0 20,0



Назначение

Вентиляторы ВО 13-284-5,0 предназначены для создания искусственной тяги в вентиляционных системах, системах дымоудаления, а также для других производственных и санитарно-гигиенических задач. Применяются в стационарных вентиляционных системах, кондиционировании, отоплении, противопожарных и противодымных системах зданий и сооружений, за исключением объектов категорий А и Б.



Технические характеристики ВО 13-284-5,0

Исполнение 121	Типоразмер двигателя	Установочная мощность, кВт	Частота вращения РК, об/мин	Производительность, м3/с	Полное давление, Па	Масса, кг
4/15°-5	63В4	0,37	1500	0,5 - 1,4	80 - 35	50
4/20°-5	63В4	0,37	1500	0,7 - 1,6	90 - 50	50
4/25°-5	63В4	0,37	1500	1,0 - 1,8	100 - 65	50
4/30°-5	63В4	0,37	1500	1,4 - 2,1	100 - 85	50
4/15°-5	71А2	0,75	3000	1,0 - 2,8	340 - 145	55
4/20°-5	71В2	1,1	3000	1,4 - 3,3	385 - 210	55
4/25°-5	80А2	1,5	3000	2,1 - 3,8	410 - 285	60
4/30°-5	80В2	2,2	3000	2,8 - 4,2	425 - 360	60
6/15°-5	63В4	0,37	1500	0,6 - 1,4	110 - 40	50
6/20°-5	63В4	0,37	1500	0,7 - 1,7	120 - 60	50
6/25°-5	63В4	0,37	1500	1,0 - 2,0	130 - 80	50
6/30°-5	63В4	0,37	1500	1,3 - 2,2	135 - 100	50
6/15°-5	71В2	1,1	3000	1,2 - 2,9	450 - 170	50
6/20°-5	80А2	1,5	3000	1,4 - 3,5	500 - 250	60
6/25°-5	80В2	2,2	3000	2,1 - 4,0	540 - 330	60
8/20°-5	63В4	0,37	1500	0,8 - 1,8	135 - 65	50
8/25°-5	63В4	0,37	1500	1,0 - 2,1	155 - 90	50
8/30°-5	63В4	0,37	1500	1,4 - 2,3	155 - 105	50
8/20°-5	80В2	2,2	3000	1,6 - 3,7	565 - 270	60
10/20°-5	63В4	0,37	1500	0,8 - 1,8	145 - 70	50
10/25°-5	63В4	0,37	1500	1,0 - 2,2	175 - 95	50
10/30°-5	63В4	0,37	1500	1,4 - 2,4	175 - 110	50
10/20°-5	80В2	2,2	3000	1,7 - 3,8	615 - 285	60
10/25°-4	63А4	0,25	1500	0,51 - 1,1	110 - 61	35
10/30°-4	63А4	0,25	1500	0,73 - 1,2	110 - 71	35
10/20°-4	63В2	0,55	3000	0,83 - 1,9	380 - 177	35
10/25°-4	71В2	1,1	3000	1,0 - 2,3	465 - 254	40
10/30°-4	71В2	1,1	3000	1,5 - 2,4	467 - 297	40



Исполнение К06	Типоразмер  двигаеля	Установочная  мощность, кВт	Частота вращения РК, об/мин	Производительность, м3/с	Полное давление, Па	Масса, кг
12к/30°- 5	71А4	0,55	1500	1,1-1,8	245-125	55
12к/35°- 5	71В4	0,75	1500	1,3-2,0	275-170	55
12к/40°- 5	71В4	0,75	1500	1,5-2,3	290-200	55
12к/45°- 5	80А4	1,1	1500	1,8-2,5	310-245	60
12к/25°- 5	100S2	4	3000	1,9-3,2	990-400	75
12к/30°- 5	100L2	5,5	3000	2,3-3,8	1060-530	80
12к/35°- 5	100L2	5,5	3000	2,8-4,2	1185-730	80
12к/40°- 5	112М2	7,5	3000	3,0-4,7	1240-870	95
12к/45°- 5	132М2	11	3000	3,7-5,2	1325-1060	135
12к/45°- 4	90L2	3	3000	1,9-2,7	850-680	55

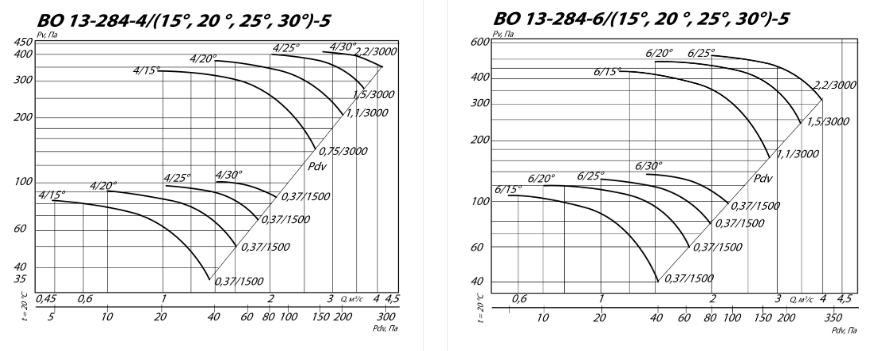

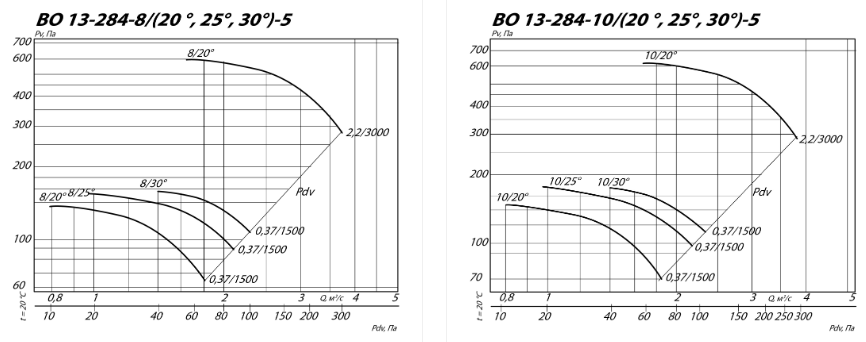

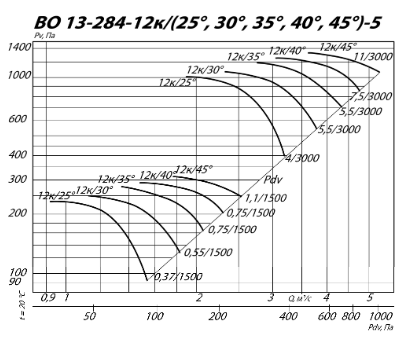

Аэродинамические характеристики ВО 13-284-5,0

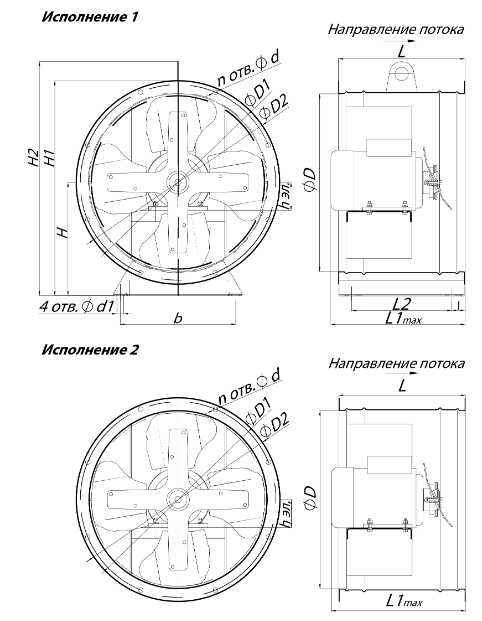

Габаритные и присоединительные размеры  ВО 13-284-5,0
