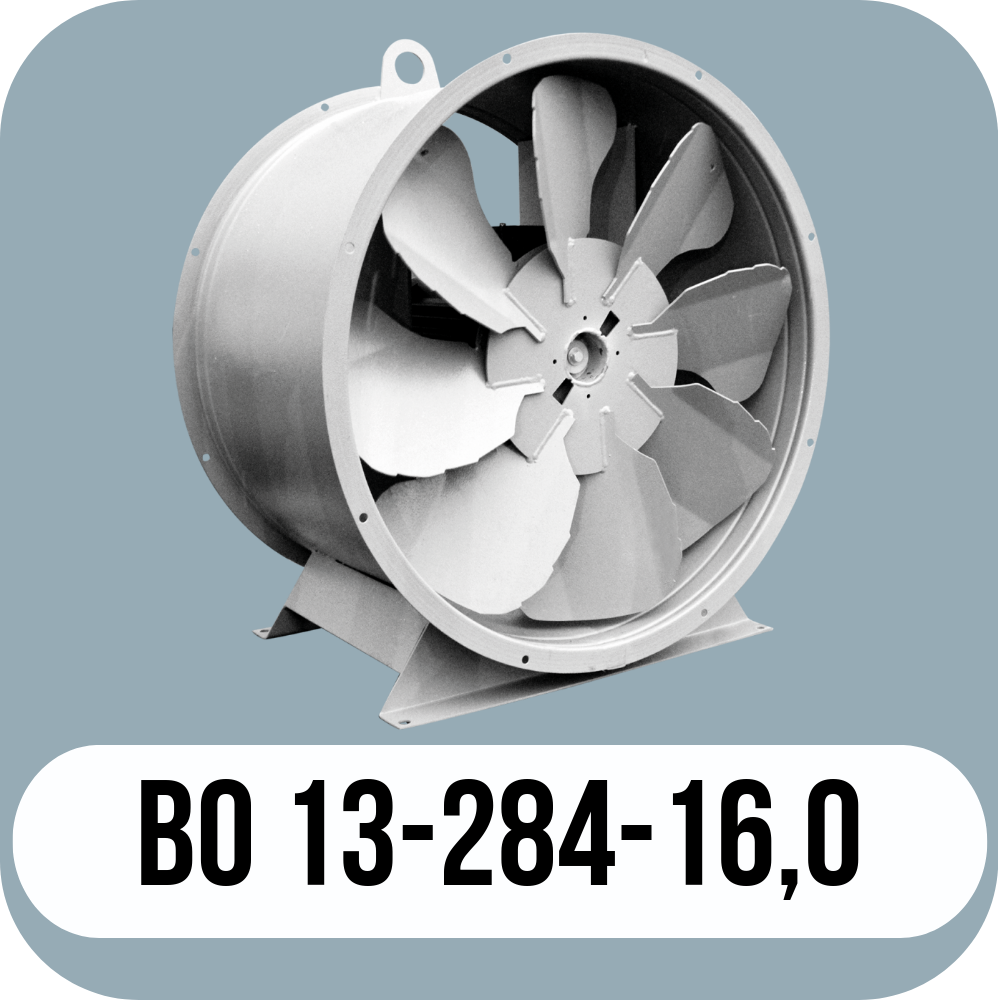

ВО 13-284-16,0

Низкого давления Одностороннего всасывания Коррозионностойкое, взрывозащищенное коррозионностойкое исполнение Количество лопаток: 4-12 Перемещаемая среда не должна содержать взрывоопасных смесей, липких материалов



Посмотреть весь модельный ряд



Основные выпускаемые типоразмеры

4,0 5,0 6,3 7,1 8,0 9,0 10,0 11,2 12,5 16,0 20,0



Назначение

Вентиляторы ВО 13-284-16,0 предназначены для создания искусственной тяги в вентиляционных системах, системах дымоудаления, а также для других производственных и санитарно-гигиенических задач. Применяются в стационарных вентиляционных системах, кондиционировании, отоплении, противопожарных и противодымных системах зданий и сооружений, за исключением объектов категорий А и Б.



Технические характеристики ВО 13-284-16,0

Исполнение 121	Типоразмер двигателя	Установочная мощность, кВт	Частота вращения РК, об/мин	Производительность, м3/с	Полное давление, Па	Масса, кг
4/15°- 16	160М8	11	750	8,5-23,3	230-98	660
4/20°- 16	160М8	11	750	12,1-27,5	260-145	660
4/25°- 16	160М8	11	750	17,6-31,8	275-190	660
4/30°- 16	160М8	11	750	24,3-35,5	285-245	660
6/15°- 16	160М8	11	750	9,7-24,6	305-115	660
6/20°- 16	160М8	11	750	12,1-29,7	340-170	660
6/25°- 16	180М8	15	750	17,6-34,0	365-225	695
6/30°- 16	180М8	15	750	23,0-38,1	385-280	695
8/20°- 16	160М8	11	750	13,7-30,9	385-185	660
8/25°- 16	180М8	15	750	16,7-36,1	435-250	695
8/30°- 16	180М8	18,5	750	24,4-39,5	445-300	695
10/20°- 16	160М8	11	750	13,9-31,7	415-195	660
10/25°- 16	180М8	15	750	17,1-38,0	495-270	695
10/30°- 16	200L8	22	750	24,5-40,6	495-315	810



Исполнение  К06	Типоразмер  двигаеля	Установочная  мощность, кВт	Частота вращения	Производительность, м3/с	Полное давление,	Масса, кг
							12к/25° - 16	200М8	18,5	750	15,3-25,6	620-250	770
							12к/30° - 16	225М8	30	750	18,9-30,7	660-330	855
12к/35° - 16	250S8	37	750	22,4-34,2	740-450	990
12к/40° - 16	250S8	37	750	24,8-38,2	775-540	990
12к/45° - 16	250М8	45	750	29,5-42,2	825-660	1040

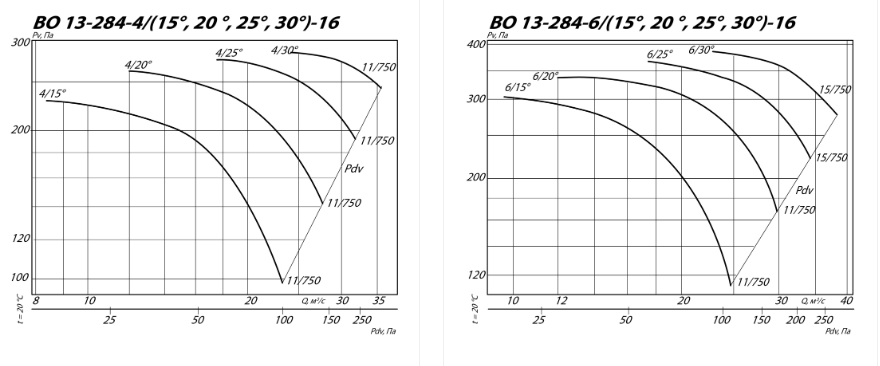

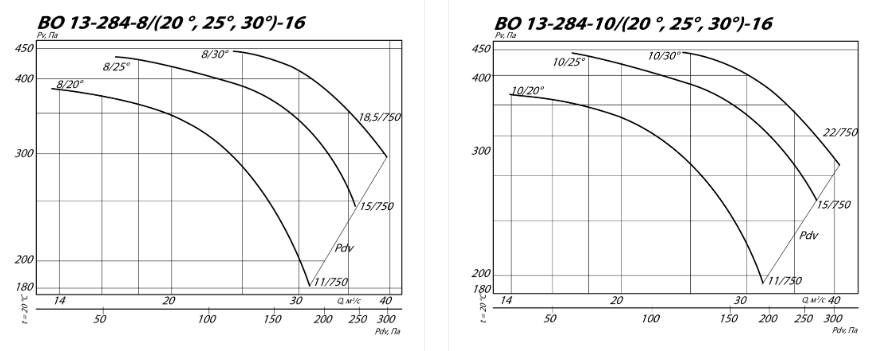

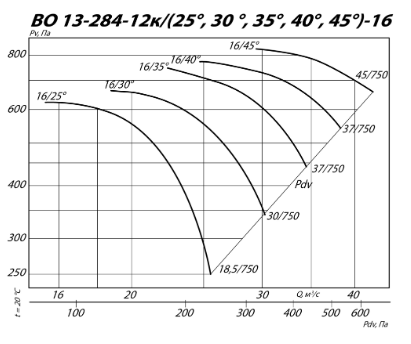

Аэродинамические характеристики ВО 13-284-16,0

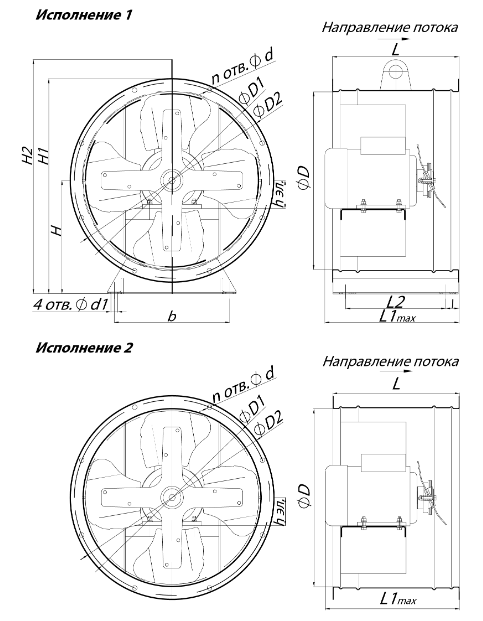

Габаритные и присоединительные размеры ВО 13-284-16,0
