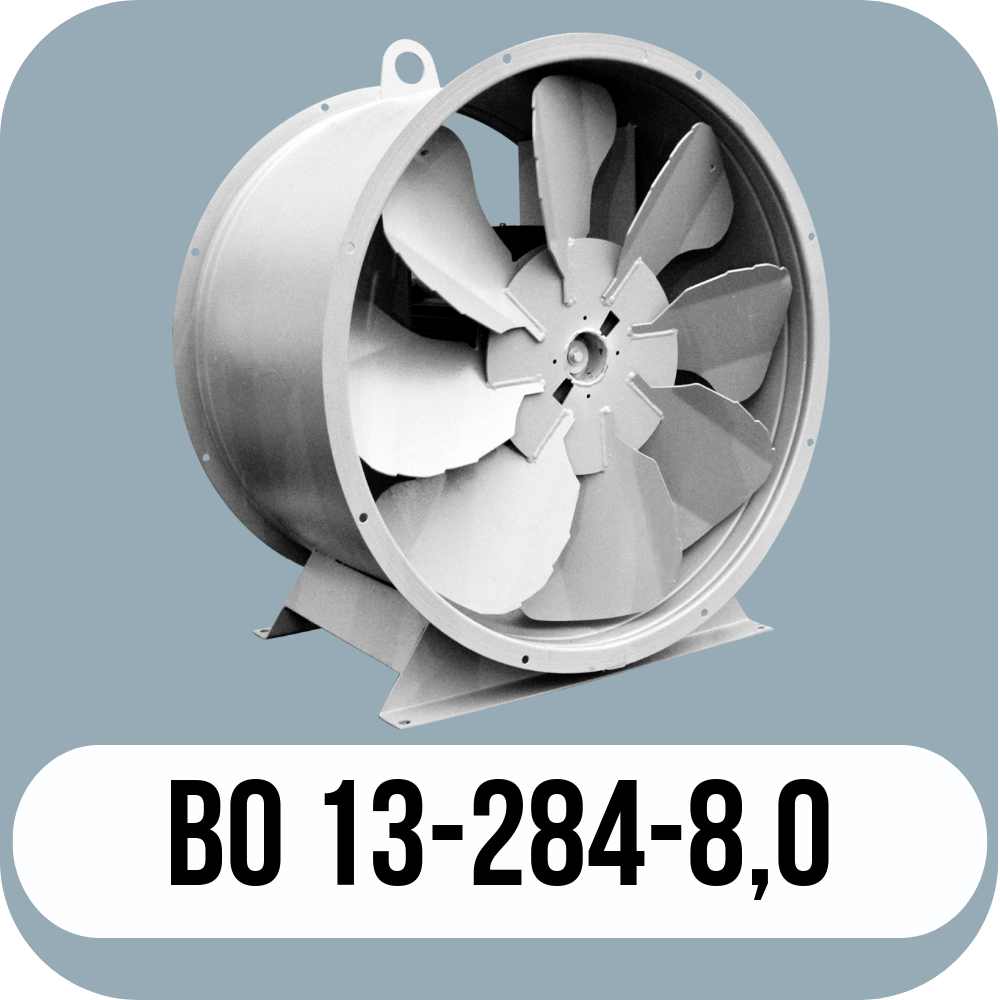

ВО 13-284-8,0

Низкого давления Одностороннего всасывания Коррозионностойкое, взрывозащищенное коррозионностойкое исполнение Количество лопаток: 4-12 Перемещаемая среда не должна содержать взрывоопасных смесей, липких материалов



Посмотреть весь модельный ряд



Основные выпускаемые типоразмеры

4,0 5,0 6,3 7,1 8,0 9,0 10,0 11,2 12,5 16,0 20,0



Назначение

Вентиляторы ВО 13-284-8,0 предназначены для создания искусственной тяги в вентиляционных системах, системах дымоудаления, а также для других производственных и санитарно-гигиенических задач. Применяются в стационарных вентиляционных системах, кондиционировании, отоплении, противопожарных и противодымных системах зданий и сооружений, за исключением объектов категорий А и Б.



Технические характеристики ВО 13-284-8,0

Исполнение 121	Типоразмер двигателя	Установочная мощность, кВт	Частота вращения РК, об/мин	Производительность, м3/с	Полное давление, Па	Масса, кг
4/15°-8	80А6	0,75	1000	1,3 - 3,7	90 - 40	105
4/20°-8	80А6	0,75	1000	1,9 - 4,3	105 - 55	105
4/25°-8	80А6	0,75	1000	2,8 - 5,0	110 - 75	105
4/15°-8	80А4	1,1	1500	2,0 - 5,5	205 - 90	105
4/20°-8	80В4	1,5	1500	2,9 - 6,5	235 - 130	105
4/25°-8	90L4	2,2	1500	4,2 - 7,7	269 - 180	115
4/30°-8	100S4	3	1500	5,9 - 8,6	270 - 230	120
6/15°-8	80А6	0,75	1000	1,5 - 3,9	120 - 45	105
6/20°-8	80А6	0,75	1000	1,9 - 4,7	135 - 70	105
6/25°-8	80А6	0,75	1000	2,8 - 5,4	145 - 90	105
6/30°-8	80В6	1,1	1000	5,9 - 8,6	155 - 110	105
6/20°-8	90L4	2,2	1500	2,9 - 7,2	320 - 160	115
6/25°-8	100S4	3	1500	4,3 - 8,2	345 - 210	120
6/30°-8	100L4	4	1500	5,6 - 9,2	365 - 265	125
8/20°-8	90L6	1,5	1000	2,2 - 4,9	150 - 75	115
8/25°-8	90L6	1,5	1000	2,6 - 5,7	170 - 100	115
8/30°-8	90L6	1,5	1000	3,8 - 6,2	175 - 120	115
8/20°-8	90L4	2,2	1500	3,3 - 7,5	360 - 175	115
8/25°-8	100L4	4	1500	4,0 - 8,8	410 - 235	125
8/30°-8	100L4	4	1500	5,9 - 9,6	420 - 280	125
10/20°-8	90L6	1,5	1000	2,2 - 5,0	165 - 75	115
10/25°-8	90L6	1,5	1000	2,7 - 6,0	195 - 105	115
10/30°-8	90L6	1,5	1000	3,9 - 6,4	195 - 125	115
10/20°-8	100S4	3	1500	3,4 - 7,7	395 - 185	120
10/25°-8	100L4	4	1500	4,2 - 2,2	465 - 225	125
10/30°-8	112М4	5,5	1500	6,0 - 9,9	465 - 295	140



Исполнение  К06	Типоразмер  двигателя	Установочная  мощность, кВт	Частота вращения	Производительность, м3/с	Полное давление,	Масса, кг
							12к/25° - 8	90L6	1,5	1000	2,5-4,2	260-105	115
							12к/30° - 8	100L6	2,2	1000	3,1-5,0	280-140	125
12к/35° - 8	100L6	2,2	1000	3,6-5,6	310-190	125
12к/40° - 8	112МА6	3	1000	4,0-6,2	325-230	140
12к/45° - 8	112МВ6	4	1000	4,8-6,9	350-280	140
12к/25° - 8	112М4	5,5	1500	3,8-6,4	620-250	140
12к/30° - 8	132S4	7,5	1500	4,7-7,7	660-330	160
12к/35° - 8	132S4	7,5	1500	5,6-8,5	740-455	160
12к/40° - 8	132М4	11	1500	6,2-9,6	775-540	180
12к/45° - 8	132М4	11	1500	7,4-10,6	825-660	180



Аэродинамические характеристики ВО 13-284-8,0

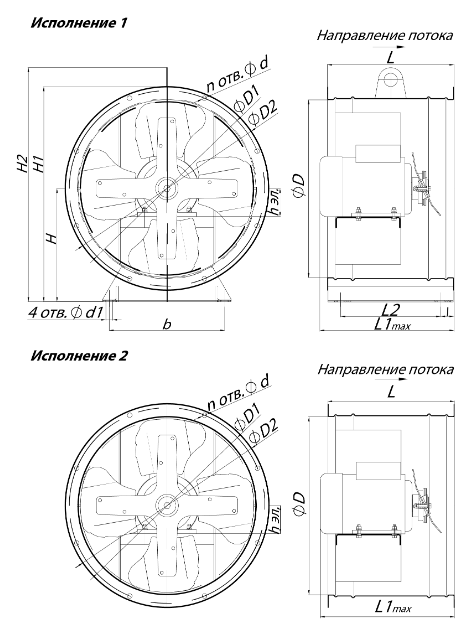

Габаритные и присоединительные размеры  ВО 13-284-8,0
