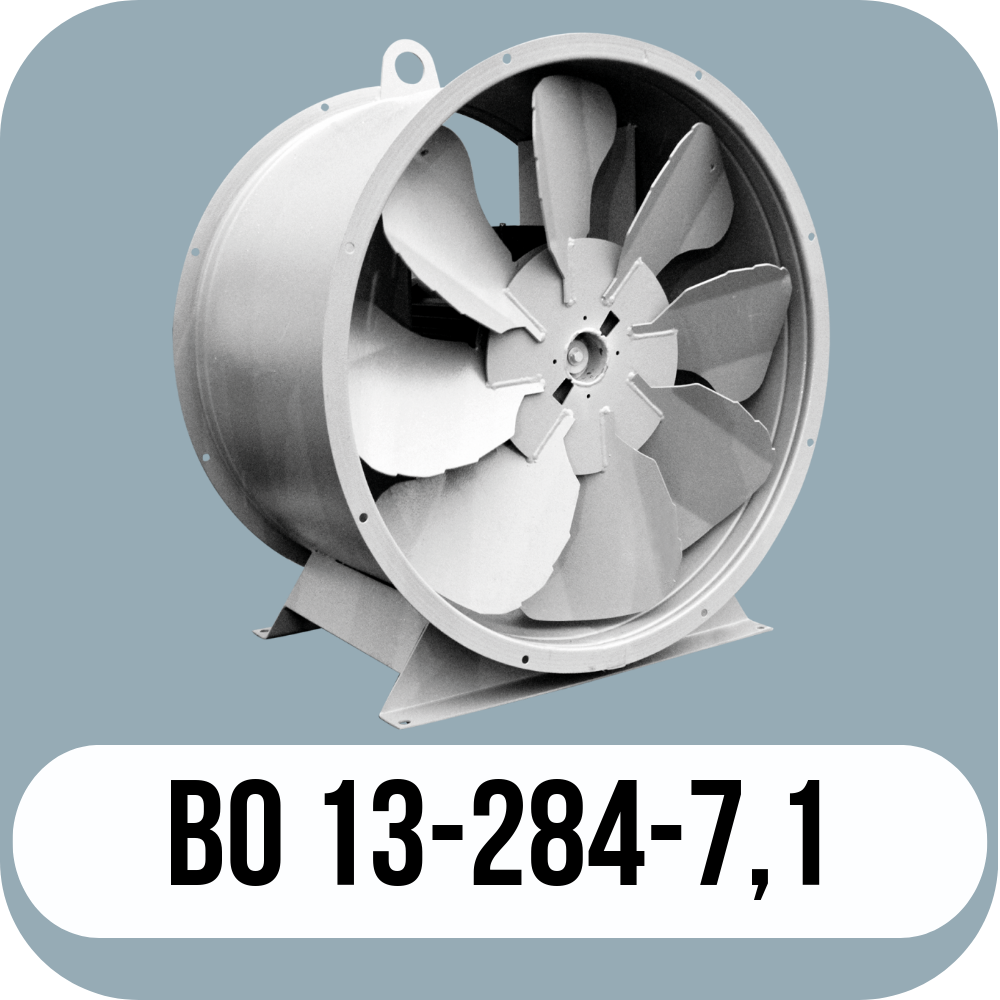

ВО 13-284-7,1

Низкого давления Одностороннего всасывания Коррозионностойкое, взрывозащищенное коррозионностойкое исполнение Количество лопаток: 4-12 Перемещаемая среда не должна содержать взрывоопасных смесей, липких материалов



Посмотреть весь модельный ряд



Основные выпускаемые типоразмеры

4,0 5,0 6,3 7,1 8,0 9,0 10,0 11,2 12,5 16,0 20,0



Назначение

Вентиляторы ВО 13-284-7,1 предназначены для создания искусственной тяги в вентиляционных системах, системах дымоудаления, а также для других производственных и санитарно-гигиенических задач. Применяются в стационарных вентиляционных системах, кондиционировании, отоплении, противопожарных и противодымных системах зданий и сооружений, за исключением объектов категорий А и Б.



Технические характеристики ВО 13-284-7,1

Исполнение 121	Типоразмер двигателя	Установочная мощность, кВт	Частота вращения РК, об/мин	Производительность, м3/с	Полное давление, Па	Масса, кг
4/15°-7,1	80А6	0,75	1000	0,9 - 2,6	70 - 30	100
4/20°-7,1	80А6	0,75	1000	1,3 - 3,0	80 - 45	100
4/25°-7,1	80А6	0,75	1000	1,9 - 3,5	85 - 60	100
4/30°-7,1	80А6	0,75	1000	2,7 - 3,9	90 - 75	100
4/15°-7,1	80А4	1,1	1500	1,4 - 3,8	160 - 70	100
4/20°-7,1	80А4	1,1	1500	2,0 - 4,5	185 - 100	100
4/25°-7,1	80В4	1,5	1500	2,9 - 5,2	195 - 135	100
4/30°-7,1	90L4	2,2	1500	4,0 - 5,9	205 - 170	100
6/15°-7,1	80А6	0,75	1000	1,0 - 2,7	95 - 35	100
6/20°-7,1	80А6	0,75	1000	1,3 - 3,2	105 - 50	100
6/25°-7,1	80А6	0,75	1000	1,9 - 3,7	115 - 70	100
6/30°-7,1	80А6	0,75	1000	2,5 - 4,2	120 - 85	100
6/15°-7,1	80А4	1,5	1500	1,6 - 4,0	215 - 80	100
6/20°-7,1	80В4	1,5	1500	2,0 - 4,9	240 - 120	100
6/25°-7,1	90L4	2,2	1500	3,0 - 5,7	270 - 165	110
6/30°-7,1	100S4	3	1500	3,9 - 6,4	285 - 205	110
8/20°-7,1	80А6	0,75	1000	1,5 - 3,4	120 - 55	100
8/25°-7,1	80А6	0,75	1000	1,8 - 3,9	135 - 75	100
8/30°-7,1	80В6	1,1	1000	2,6 - 4,4	140 - 90	100
8/20°-7,1	90L4	2,2	1500	2,3 - 5,2	285 - 135	110
8/25°-7,1	100S4	3	1500	2,8 - 6,1	320 - 185	115
8/30°-7,1	100S4	3	1500	4,1 - 6,7	330 - 220	115
10/20°-7,1	80А6	0,75	1000	1,5 - 3,6	130 - 60	100
10/25°-7,1	80А6	0,75	1000	1,9 - 4,1	150 - 80	100
10/30°-7,1	80В6	1,1	1000	2,7 - 4,5	155 - 95	100
10/20°-7,1	90L4	2,2	1500	2,3 - 5,3	310 - 140	110
10/25°-7,1	100S4	3	1500	2,9 - 6,4	365 - 190	115
10/30°-7,1	100L4	4	1500	4,1 - 6,8	365 - 230	120

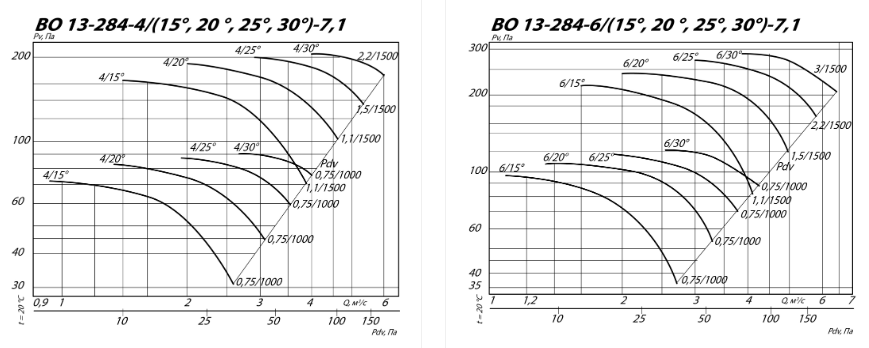

Аэродинамические характеристики ВО 13-284-7,1

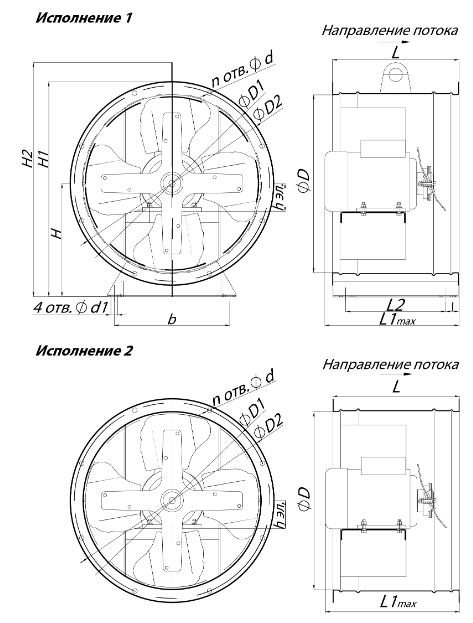

Габаритные и присоединительные размеры  ВО 13-284-7,1
