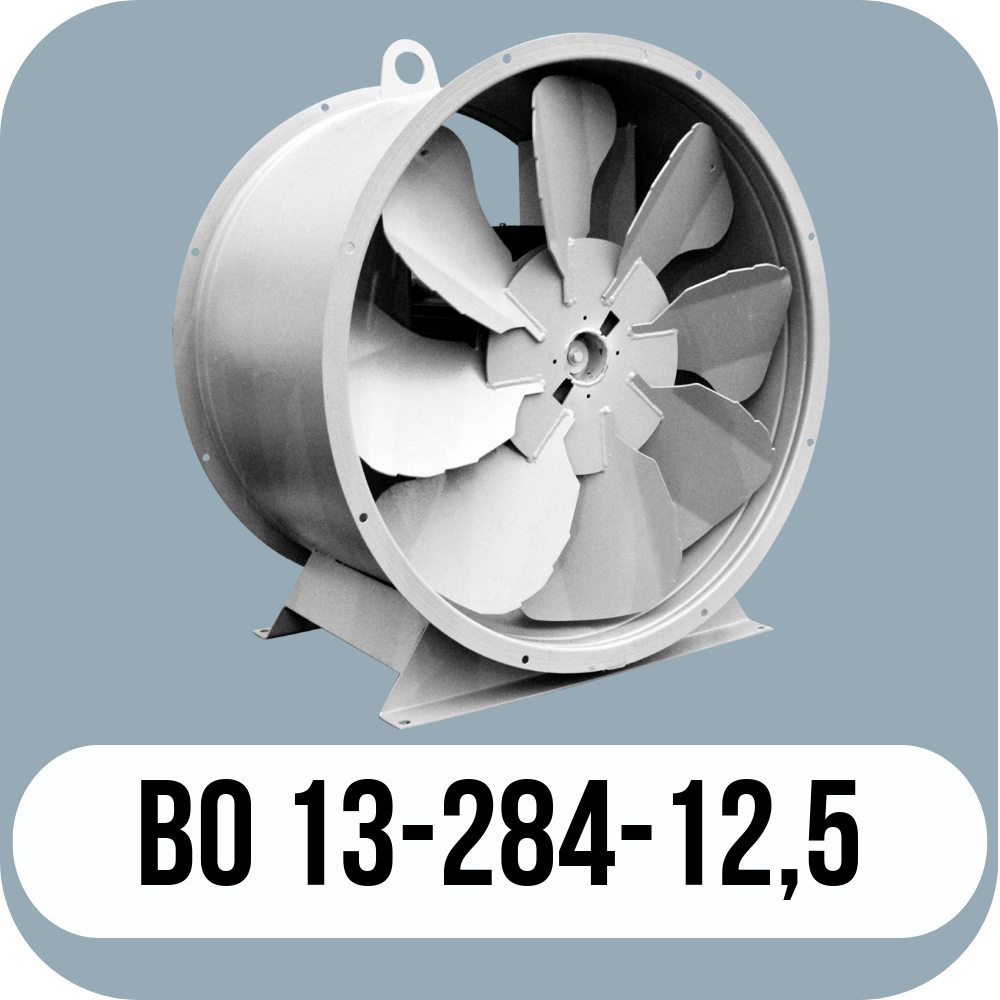

ВО 13-284-12,5

Низкого давления Одностороннего всасывания Коррозионностойкое, взрывозащищенное коррозионностойкое исполнение Количество лопаток: 4-12 Перемещаемая среда не должна содержать взрывоопасных смесей, липких материалов



Посмотреть весь модельный ряд



Основные выпускаемые типоразмеры

4,0 5,0 6,3 7,1 8,0 9,0 10,0 11,2 12,5 16,0 20,0





Назначение

Вентиляторы ВО 13-284-12,5 предназначены для создания искусственной тяги в вентиляционных системах, системах дымоудаления, а также для других производственных и санитарно-гигиенических задач. Применяются в стационарных вентиляционных системах, кондиционировании, отоплении, противопожарных и противодымных системах зданий и сооружений, за исключением объектов категорий А и Б.



Технические характеристики ВО 13-284-12,5

Исполнение 121	Типоразмер двигателя	Установочная мощность, кВт	Частота вращения РК, об/мин	Производительность, м3/с	Полное давление, Па	Масса, кг
4/15°- 12,5	112МВ8	3	750	3,9-10,8	130-55	255
4/20°- 12,5	112МВ8	3	750	5,6-12,8	150-80	255
4/25°- 12,5	112МВ8	3	750	8,2-14,7	160-110	255
4/30°- 12,5	112МВ8	3	750	11,2 - 16,5	165-140	255
4/15°- 12,5	112МВ6	4	1000	5,1-14,0	220-95	255
4/20°- 12,5	112МВ6	4	1000	7,3-16,6	255-140	255
4/25°- 12,5	132S6	5,5	1000	10,9-19,8	290-200	280
4/30°- 12,5	132М6	7,5	1000	15,1-22,1	300-255	295
6/15°- 12,5	112МВ8	3	750	4,5-11,4	175-65	255
6/20°- 12,5	112МВ8	3	750	5,6-13,8	195-100	255
6/25°- 12,5	132S8	4	750	8,2-15,7	210-130	280
6/30°- 12,5	132S8	4	750	10,7-17,6	220-160	280
6/15°- 12,5	112МВ6	4	1000	5,8-14,8	295-110	255
6/20°- 12,5	132М6	7,5	1000	7,6-18,5	350-175	295
6/25°- 12,5	160S6	11	1000	10,9-21,1	380-235	435
6/30°- 12,5	160S6	11	1000	14,3-23,7	400-290	435
8/20°- 12,5	132S8	4	750	6,3-14,3	220-105	280
8/25°- 12,5	132S8	4	750	7,8-16,8	250-145	280
8/30°- 12,5	132М8	5,5	750	11,3-18,3	255-170	295
8/20°- 12,5	132М6	7,5	1000	8,5-19,3	400-190	295
8/25°- 12,5	160S6	11	1000	10,4-22,5	450-260	435
8/30°- 12,5	160М6	15	1000	15,2-24,6	460-310	460
10/20°- 12,5	132S8	4	750	6,5 - 14,7	240-110	280
10/25°- 12,5	132S8	4	750	7,9 - 17,6	285 - 155	280
10/30°- 12,5	132М8	5,5	750	11,4-18,8	285-180	295
10/20°- 12,5	132М6	7,5	1000	8,7-19,7	435-200	295
10/25°- 12,5	160S6	11	1000	10,6 - 23,6	515-280	435
10/30°- 12,5	160М6	15	1000	15,2-25,2	515-325	460



Исполнение  К06	Типоразмер  двигаеля	Установочная  мощность, кВт	Частота вращения	Производительность, м3/с	Полное давление,	Масса, кг
							12к/25° - 12,5	132М8	5,5	750	7,3-12,2	380-150	295
							12к/30° - 12,5	160S8	7,5	750	9,0-14,6	405-200	435
12к/35° - 12,5	160М8	11	750	10,7-16,3	450-275	460
12к/40° - 12,5	160М8	11	750	11,8-18,3	470-330	460
12к/45° - 12,5	180М8	15	750	14,1-20,1	505 - 405	495
12к/25° - 12,5	160М6	15	750	9,9-16,6	695-280	460
12к/30° - 12,5	180М6	18,5	750	12,2-19,8	740-370	495
12к/35° - 12,5	200М6	22	750	14,5-22,1	830-510	570
12к/40° - 12,5	200L6	30	750	16,0-24,8	870-610	610
12к/45° - 12,5	225М6	37	750	19,1-27,3	930-740	655

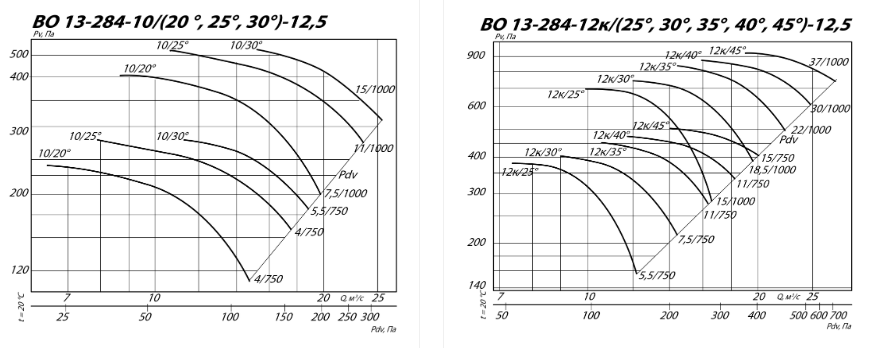

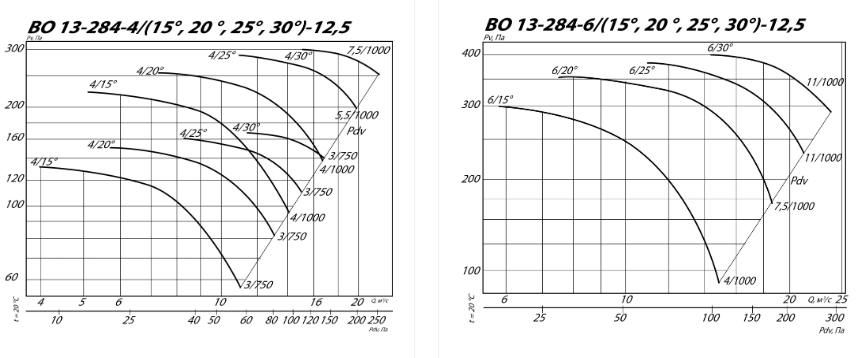

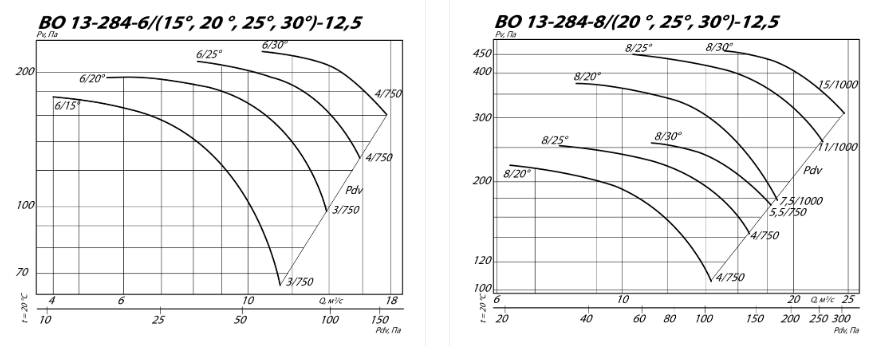

Аэродинамические характеристики ВО 13-284-12,5

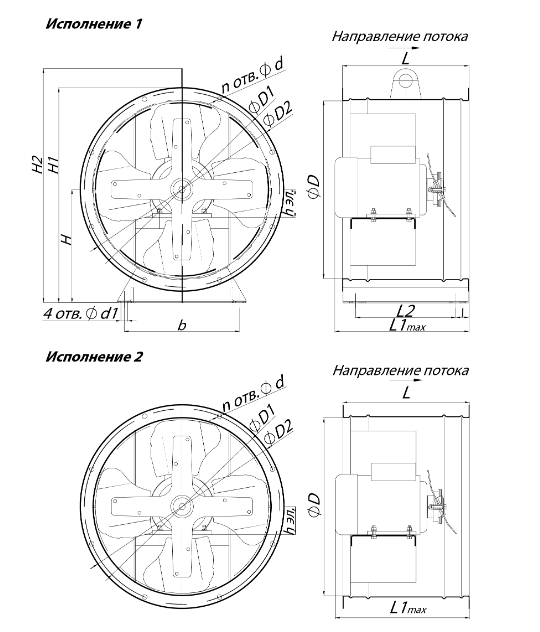

Габаритные и присоединительные размеры ВО 13-284-12,5
