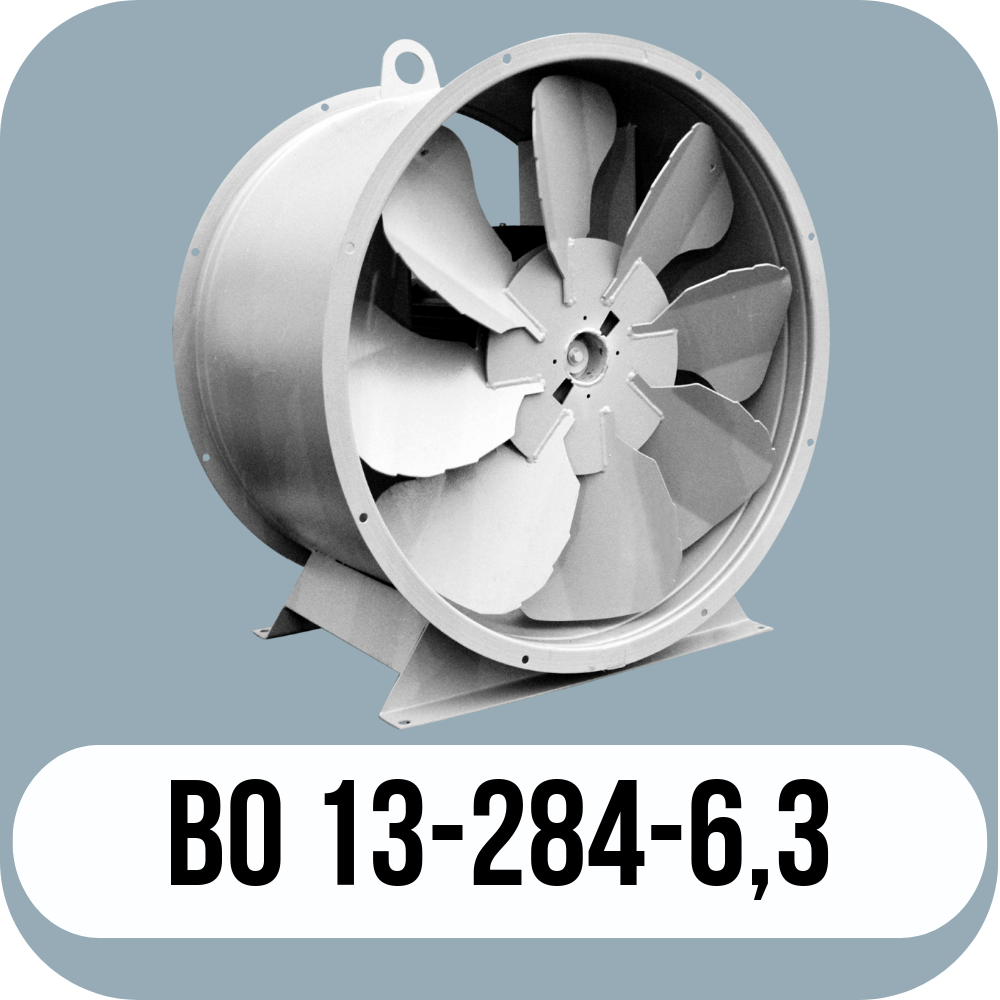

ВО 13-284-6,3

Низкого давления Одностороннего всасывания Коррозионностойкое, взрывозащищенное коррозионностойкое исполнение Количество лопаток: 4-12 Перемещаемая среда не должна содержать взрывоопасных смесей, липких материалов



Посмотреть весь модельный ряд



Основные выпускаемые типоразмеры

4,0 5,0 6,3 7,1 8,0 9,0 10,0 11,2 12,5 16,0 20,0



Назначение

Вентиляторы ВО 13-284-6,3 предназначены для создания искусственной тяги в вентиляционных системах, системах дымоудаления, а также для других производственных и санитарно-гигиенических задач. Применяются в стационарных вентиляционных системах, кондиционировании, отоплении, противопожарных и противодымных системах зданий и сооружений, за исключением объектов категорий А и Б.



Технические характеристики ВО 13-284-6,3

Исполнение 121	Типоразмер двигателя	Установочная мощность, кВт	Частота вращения РК, об/мин	Производительность, м3/с	Полное давление, Па	Масса, кг
4/15°-6,3	71А6	0,37	1000	0,65 - 1,75	55 - 25	75
4/20°-6,3	71А6	0,37	1000	0,9 - 2,0	60 - 35	75
4/25°-6,3	71А6	0,37	1000	1,3 - 2,4	65 - 45	75
4/15°-6,3	71В4	0,75	1500	1,0 - 2,7	130 - 55	75
4/20°-6,3	71В4	0,75	1500	1,4 - 3,2	145 - 80	75
4/25°-6,3	71В4	0,75	1500	2,0 - 3,7	155 - 105	75
4/30°-6,3	71В4	0,75	1500	2,8 - 4,1	160 - 135	75
4/15°-6,3	90L2	3	3000	2,1 - 5,6	570 - 240	115
4/20°-6,3	100S2	4	3000	3,0 - 6,8	640 - 360	115
6/15°-6,3	71А6	0,37	1000	0,73 - 1,8	72 - 30	75
6/20°-6,3	71А6	0,37	1000	0,91 - 2,2	81 - 41	75
6/25°-6,3	71А6	0,37	1000	1,7 - 2,6	88 - 55	75
6/15°-6,3	71В4	0,75	1500	1,1 - 2,9	170 - 65	75
6/20°-6,3	71В4	0,75	1500	1,4 - 3,5	190 - 95	75
6/25°-6,3	71В4	0,75	1500	2,0 - 3,9	205 - 125	75
6/30°-6,3	80А4	1,1	1500	2,7 - 4,4	215 - 155	80
6/20°-6,3	100L2	5,5	3000	4,3 - 7,7	695 - 480	115
8/20°-6,3	71А6	0,37	1000	1,0 - 2,3	95 - 45	75
8/25°-6,3	71А6	0,37	1000	1,3 - 2,7	110 - 62	75
8/30°-6,3	71А6	0,37	1000	1,9 - 3,0	113 - 74	75
8/20°-6,3	71В4	0,75	1500	1,6 - 3,6	215 - 100	75
8/25°-6,3	80А4	1,1	1500	1,9 - 4,2	245 - 140	80
8/30°-6,3	80В4	1,5	1500	2,8 - 4,6	250 - 165	80
10/20°-6,3	71А6	0,37	1000	1,1 - 2,4	102 - 48	75
10/25°-6,3	71А6	0,37	1000	1,3 - 2,8	113 - 68	75
10/30°-6,3	71В6	0,55	1000	1,9 - 3,0	121 - 77	75
10/20°-6,3	71В4	0,75	1500	1,6 - 3,7	235 - 110	75
10/25°-6,3	80А4	1,1	1500	2,0 - 4,4	275 - 150	80
10/30°-6,3	80В4	1,5	1500	2,8 - 4,7	280 - 175	80



Исполнение К06	Типоразмер  двигаеля	Установочная  мощность, кВт	Частота вращения РК, об/мин	Производительность, м3/с	Полное давление, Па	Масса, кг
12к/25°- 6,3	80В4	1,5	1500	1,8-3,1	365-145	80
12к/30°- 6,3	90l4	2,2	1500	2,3-3,7	410-205	90
12к/35°- 6,3	90L4	2,2	1500	2,7-4,2	460-280	90
12к/40°- 6,3	100S4	3	1500	3,0-4,7	480-335	95
12к/45°- 6,3	100L4	4	1500	3,6-5,2	510-410	100

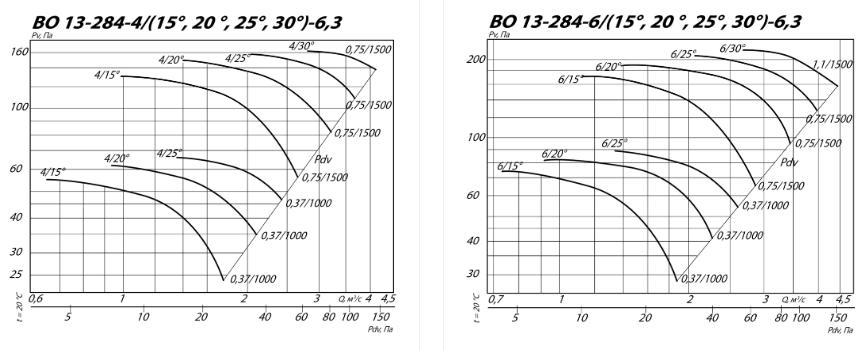

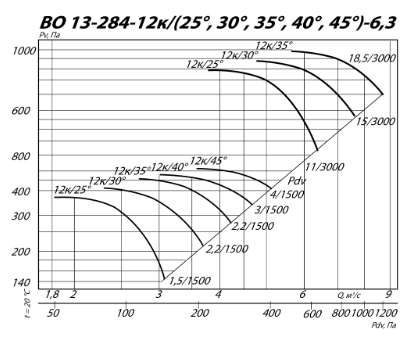

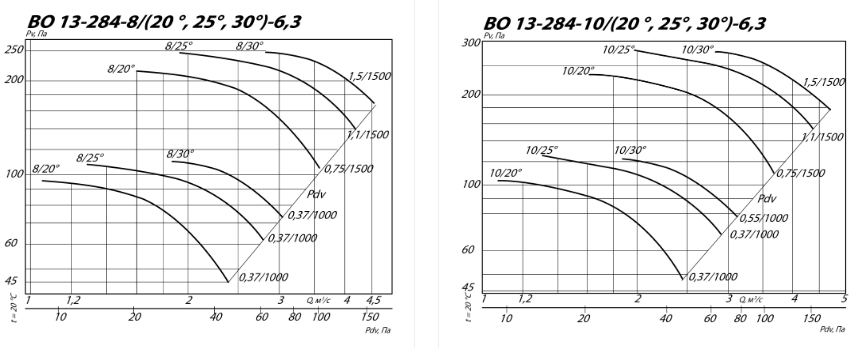

Аэродинамические характеристики ВО 13-284-6,3

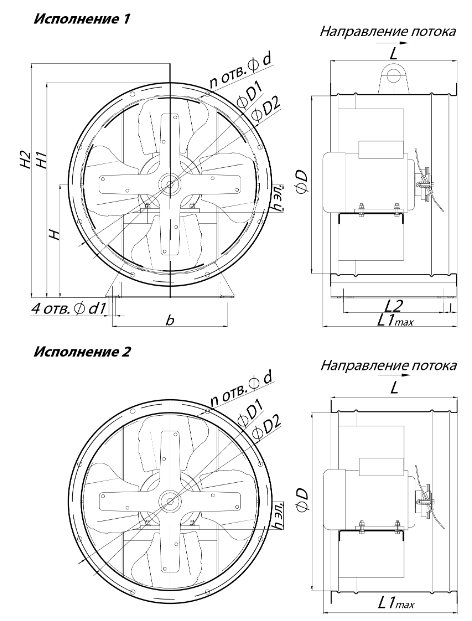

Габаритные и присоединительные размеры  ВО 13-284-6,3
